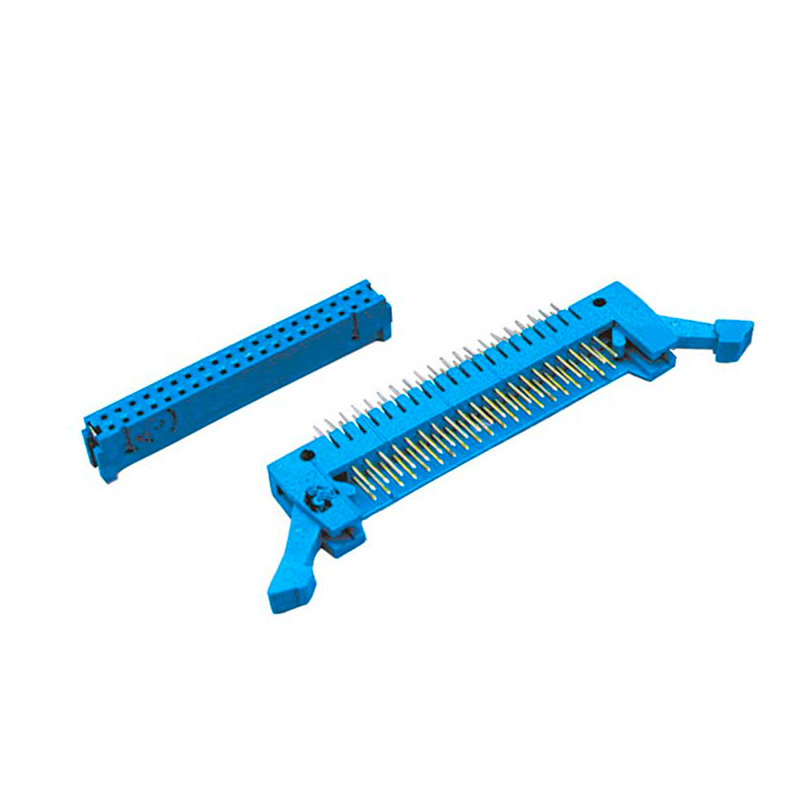

Соединитель ОНП-КГ-56

Соединитель ОНП-КГ-56 используется в электрических цепях постоянного, переменного и импульсного токов.

Структура условного обозначения

Соединители маркируются так: ОНП-КГ-56-10(16,24,30,40,48,60)/17,9х6,5(18,5х10,2;25,4х6,5; 33х7,4;35,4х6,5;36х10,2;40,5х7,4;42,9х6,5;50,5х7,4;55,4х6,5;56х10,2; 58х7,4;65,4х6,5;70,5х7,4;80,4х6,5;80,5х7,4;95,5х7,4)-В(Р)50(52,53)-0, где:

• ОНП-КГ-56 - соединитель прямоугольный с шагом 2,5 мм.
• 10, 16, 24, 30, 40, 48, 60 - количество контактов.
• 17,9х6,5; 18,5х10,2; 25,4х6,5; 33х7,4; 35,4х6,5; 36х10,2; 40,5х7,4; 42,9х6,5; 50,5х7,4; 55,4х6,5; 56х10,2; 58х7,4; 65,4х6,5; 70,5х7,4; 80,4х6,5; 80,5х7,4; 95,5х7,4 - условный размер соединителя.
• Вид контактов:
  • В - вилка (штырь);
  • Р - розетка (гнездо);
• отсутствие цифры - колодка.
• Условный номер типоконструкции:
  • 50 - розетка прямая;
  • 52 - вилка прямая;
  • 53 - вилка угловая.
• 0 - вилки (розетки) с покрытием контактов без драгметаллов.
• НЕСК.434415.002 ТУ - обозначение технических условий.

Условия эксплуатации

Соединитель ОНП-КГ-56 остаются работоспособными при воздействии:

• температуры окружающего воздуха - от -60° С до +60° С.
• смены температур - от -60° С до +100° С.
• атмосферного пониженного давления - 53 кПа (400 мм рт. ст.)
