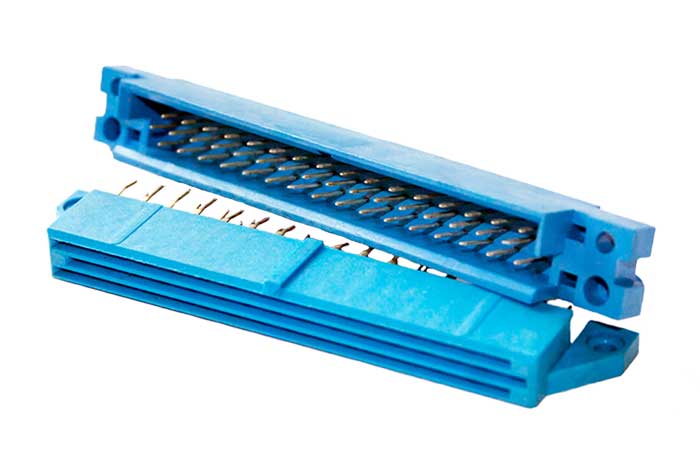

Соединитель ОНп-ВГ-34

Соединитель ОНп-ВГ-34 служит для работы в электрических цепях постоянного, переменного и импульсного токов.

Условия эксплуатации

Соединители ОНп-ВГ-34 остаются работоспособными при воздействии:

• температуры окружающего воздуха - от -60° С до +70° С.
• смены температур - от -60° С до +100° С.
• атмосферного пониженного давления для - 0,00013 Па (10-6 мм рт. ст.).

Структура условного обозначения

Соединители маркируются так: ОНп-ВГ-34-16(32,48)/112х14(100х9,5)-В(Р)23(37)-С-В, где:

• ОНп-ВГ-34 - тип соединителя - соединитель прямоугольный.
• 16, 32, 48 - количество контактов.
• 112х14; 100х9,5 - условный размер соединителя.
• Вид контактов:
  • В - вилка (штырь);
  • Р - розетка (гнездо).
• Конструктивное исполнение:
  • 23 - розетка приборная без кожуха с ориентирующими элементами;
  • 37 - вилка кабельная без кожуха с ориентирующими элементами.
• Покрытие рабочих частей контактов:
  • С - серебро;
  • без буквы - золото.
• В - всеклиматическое исполнение.
