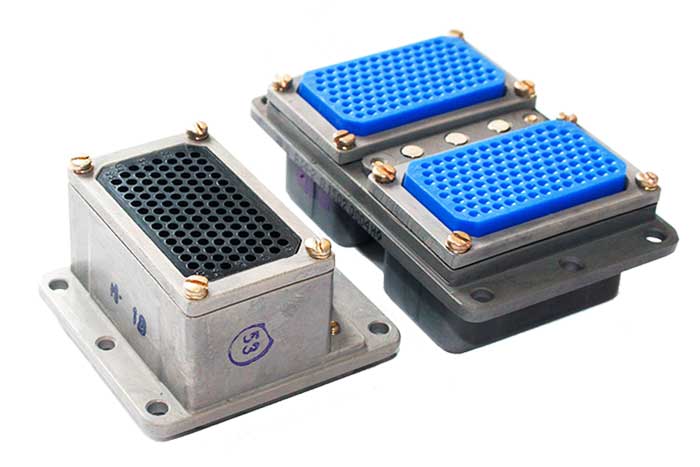

Соединитель ОНП-ВС-53, ОНП-ВС-54, ОКП-ВС-68

0
Голосов пока нет
Под заказ
Производитель:
Коннектор, АО
  • Описание
  • Характеристики
  • Отзывы

Соединитель ОНП-ВС-53, ОНП-ВС-54, ОКП-ВС-68 используется в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Условия эксплуатации

Соединители ОНП-ВС-53, ОНП-ВС-54, ОКП-ВС-68 остаются работоспособными при воздействии:

  • температуры окружающей среды от -60 до +100оС,
  • атмосферного давления 1,3х104 (1x10-6) Па (мм.рт.ст.)

Особенности конструкции

  • врубные
  • комбинированные: низкочастотные (НЧ)и радиочастотные (РЧ) контакты
  • климатическое исполнение В
  • кодирующий элемент
  • извлекаемые контакты
  • покрытие контактов: РЧ - серебро, НЧ -золото
  • метод монтажа: пайка, обжимка
  • пылебрызгозащищенные по стыку корпусов
ПараметрЗначение
максимальное рабочее напряжение постоянного тока, не более:
  • НЧ контактами
  • РЧ контактами
250 В
100 В
Рабочий ток , не более НЧ контакты
  • ∅ 0,8
  • ∅ 1,5
1 А
7 А
Сопротивление электрического контакта, не более
НЧ контакты
  • ∅ 0,8
  • ∅ 1,5
5 мОм
2,5 мОм
РЧ контакты
  • ∅ 0,6
  • корпус-корпус

10 мОм
10 мОм

сопротивление изоляции в нормальных климатических условиях, не менее
  • НЧ
  • РЧ
5000 МОм
1000 МОм
