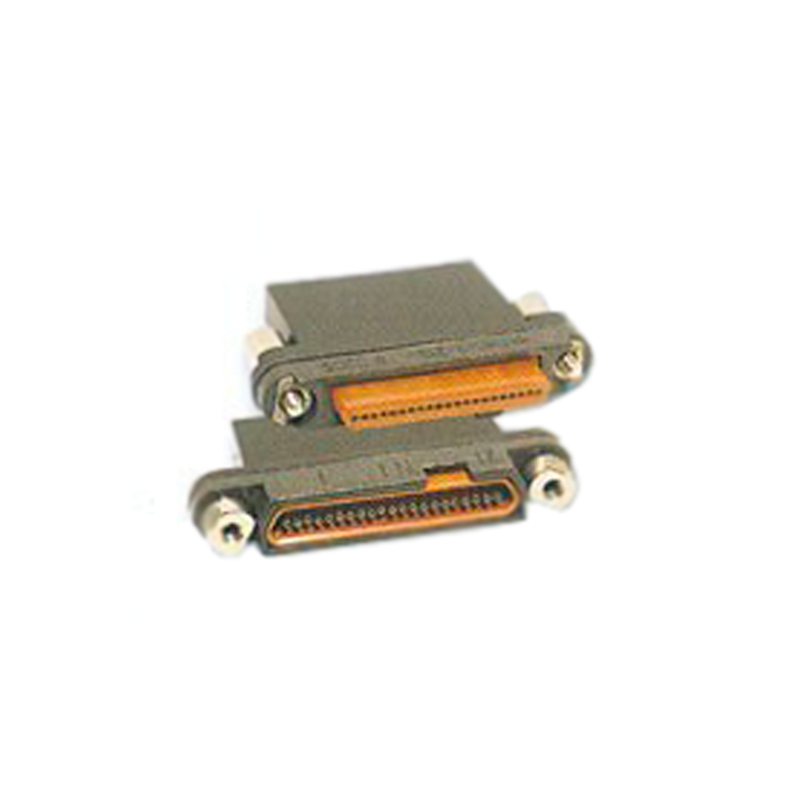

Соединитель ОНП-ЖИ-8-21/46Х8-Р23-С

Соединитель ОНП-ЖИ-8-21/46Х8-Р23-С применяется в электрических цепях постоянного, переменного (частотой - не более 3 МГц) и импульсного токов.

Структура условного обозначения

Соединители маркируются так: ОНП-ЖИ-8-21(42)/46х8-В(Р)23(29,38)-1(2,3,4,5,6,7,8,9,10,11,12)-С-В, где:

• ОНП-ЖИ-8 - тип соединителя - соединитель прямоугольный повышенной контактности.
• Также существуют другие типы соединителей ОНП-ЖИ-8:
  • ОНП-ЖИ-8 в металлическом токопроводящем корпусе,
  • ОНП-ЖИ-8 в токопроводящем экранированном корпусе.
• 21, 42 - количество контактов.
• 46х8 - условный размер.
• Вид контактов:
  • В - вилка (штырь);
  • Р - розетка (гнездо).
• Конструктивное исполнение:
  • 23 - розетка приборная, устанавливаемая с внутренней стороны стенки прибора;
  • 29 - розетка приборная, устанавливаемая с наружной стороны стенки прибора;
  • 38 - вилка кабельная.
• 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 - номер позиции кодирующего элемента.
• Вид покрытия рабочих (контактных) частей контактов:
  • С - серебро;
  • отсутствие буквы - золото.
• В - всеклиматическое исполнение.
• ОСТ В 11 0121-91; НЩО.364.021 ТУ - обозначение технических условий.

Условия эксплуатации

Соединитель ОНП-ЖИ-8-21/46Х8-Р23-С остается работоспособным при воздействии:

• Температуры окружающего воздуха - от -60° С до +85° С.
• Смены температур (с учетом температуры перегрева контактов) - от -60° С до +95° С.
• Атмосферного пониженного давления - 1,3∙10-7 Па (10-9 мм рт. ст.).
