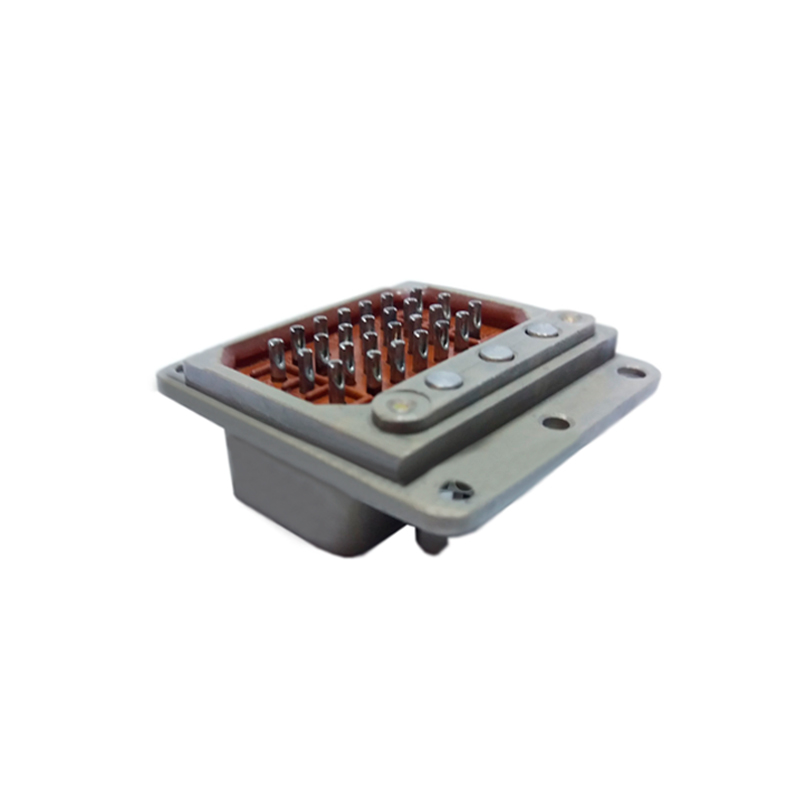

Соединитель прямоугольный РПКМ1-26Г3-В

0
Голосов пока нет
Под заказ
Производитель:
Коннектор, АО
  • Описание
  • Характеристики
  • Отзывы

Соединитель прямоугольный РПКМ1-26Г3-В используется в электрических цепях постоянного, переменного и импульсного токов в разных электро-, радио- и контрольно-измерительных приборах.

Структура условного обозначения

Соединители маркируются так: РПКМ1-26Г3-В, где:

  • РПКМ1 - тип соединителя: одинарный соединитель с серебреными контактами;
  • 26 - Количество контактов;
  • Г - Вид контактов:
    • Ш – вилка (штырь);
    • Г – розетка (гнездо);
  • 3 - Конструктивное исполнение:
    • Вилка:
    • 1 – без кожуха.
  • Розетка:
    • 1 – без кожуха, корпус с отверстиями для крепления кожуха;
    • 3 – без кожуха, корпус без отверстий для крепления кожуха;
    • 4 – с кожухом (не изготовляется);
  • 0/1 - Дополнительное обозначение номера для радиочастотных контактов;
  • В - Всеклиматическое исполнение.
ПараметрыЗначения
Количество контактов26
Покрытие контактовсеребро
Особенности корпусабез отверстий для крепления кожуха
Максимальное рабочее напряжение постоянного тока (зависимо от номеров контактов, находящихся под максимальным напряжением), не более350; 800 В
Сопротивление электрического контакта (соответственно диаметрам 1,0; 1,5; РЧ контакт), не более1,0; 1,5; 10 мОм
Сопротивление изоляции в нормальных климатических условиях (соответственно НЧ, РЧ соединители), не менее5000; 1000 МОм
Рабочий ток на контакт, не более3.7 А
