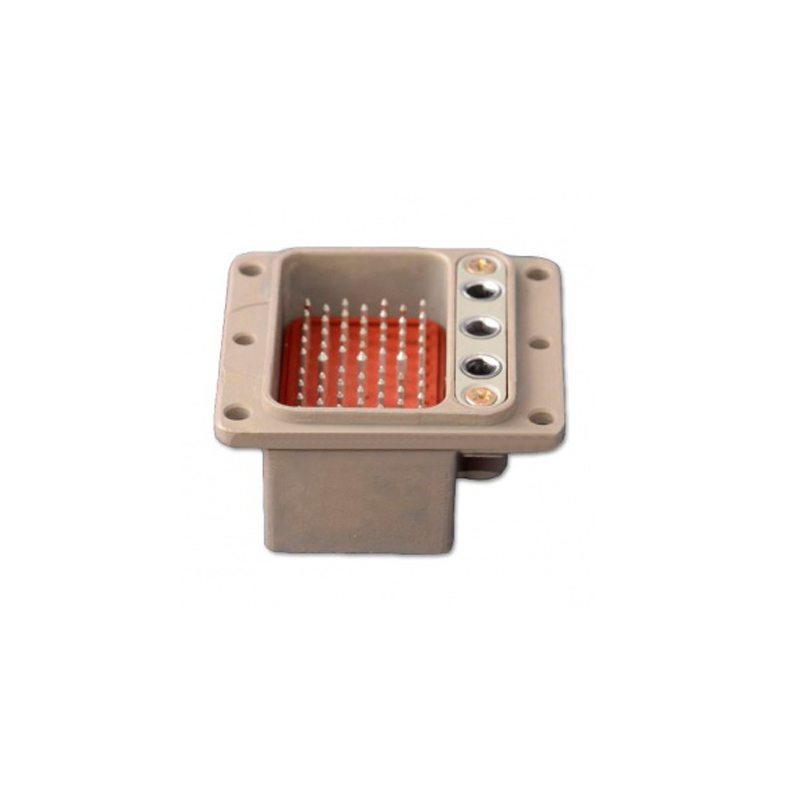

Соединитель РПКМ1-26Ш1-В
Производитель:
Соединитель РПКМ1-26Ш1-В применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
Структура условного обозначения
Соединители маркируются так: РПКМ1-26Ш1-В, где:
- РПКМ - соединитель прямоугольный.
- 1 - одинарный соединитель.
- 26 - количество контактов.
- Ш - вилка.
- 1 - корпус без кожуха.
- В - всеклиматическое исполнение.
Условия эксплуатации
Соединитель РПКМ1-26Ш1-В остается работоспособным при воздействии:
- Температуры окружающей среды - от -60° С до +100° С.
- Смены температур с учетом перегрева контактов - от -60° С до +120° С.
- Синусоидальной вибрации:
- в диапазоне частот - от 5 Гц до 2500 Гц;
- с амплитудой ускорения - 150 м/с2.
| Параметры | Значения |
| Количество контактов | 26 |
| Покрытие контактов | серебро |
| Особенности корпуса | без кожуха |
| Особенности конструкции | штырь (вилка) |
| Максимальное рабочее напряжение постоянного тока (зависимо от номеров контактов, находящихся под максимальным напряжением), не более | 350; 800 В |
| Сопротивление электрического контакта (соответственно диаметрам 1,0; 1,5; РЧ контакт), не более | 1,0; 1,5; 10 мОм |
| Сопротивление изоляции в нормальных климатических условиях (соответственно НЧ, РЧ соединители), не менее | 5000; 1000 МОм |
| Рабочий ток на контакт, не более | 3.7 А |
