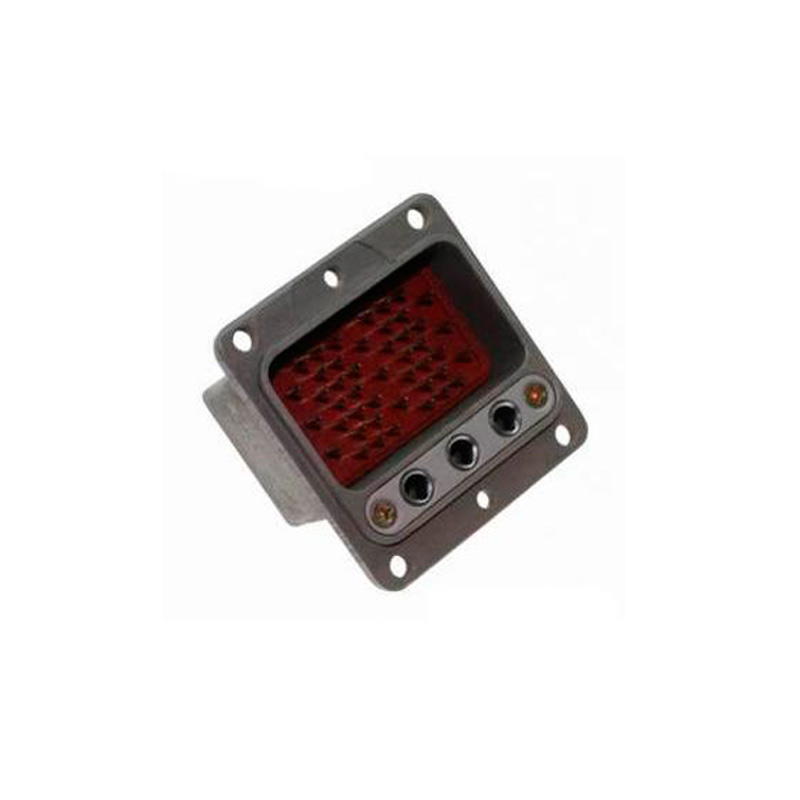

Соединитель РПКМ1-32Ш1-В

Под заказ

Производитель:

Соединитель РПКМ1-32Ш1-В используется в разных электро-, радио- и контрольно-измерительных приборах.

Структура условного обозначения

Соединители маркируются так: РПКМ1-32Ш1-В, где:

РПКМ1 - Тип соединителя: одинарный соединитель с серебреными контактами;
32 - Количество контактов;
Ш - Вид контактов:
- Ш – вилка (штырь);
- Г – розетка (гнездо);
1 - Конструктивное исполнение:
Вилка:
- 1 – без кожуха.
Розетка:
- 1 – без кожуха, корпус с отверстиями для крепления кожуха;
- 3 – без кожуха, корпус без отверстий для крепления кожуха;
- 4 – с кожухом (не изготовляется);
0/1 - Дополнительное обозначение номера для радиочастотных контактов;
В - Всеклиматическое исполнение.

Параметры	Значения
Количество контактов	32
Покрытие контактов	серебро
Особенности корпуса	без кожуха
Конструктивные особенности	штырь (вилка)
Сопротивление электрического контакта (соответственно диаметрам 1,0; 1,5; РЧ контакт), не более	1,0; 1,5; 10 мОм
Максимальное рабочее напряжение постоянного тока (зависимо от номеров контактов, находящихся под максимальным напряжением; РЧ контакты), не более	400; 1000; 100 В
Сопротивление изоляции в нормальных климатических условиях (соответственно НЧ, РЧ соединители), не менее	5000; 1000 МОм
Рабочий ток на контакт, не более	2 А
