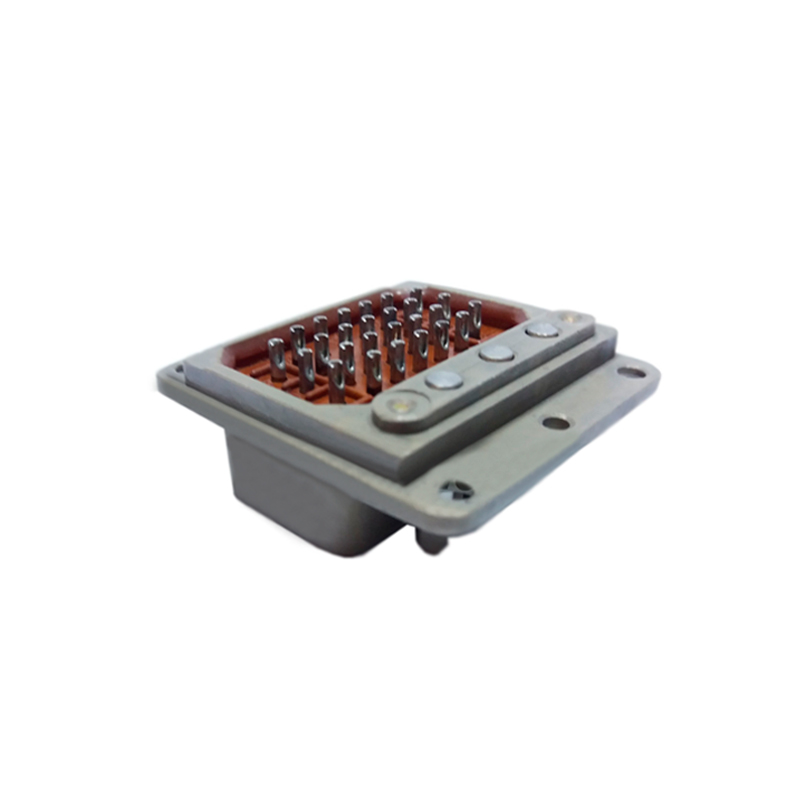

Соединитель РПКМ1-38Г1-В

Под заказ

Производитель:

Соединитель РПКМ1-38Г1-В используется в разных электро-, радио- и контрольно-измерительных приборах.

Структура условного обозначения

Соединители маркируются так: РПКМ1-38Г1-В, где:

РПКМ1 - Тип соединителя: одинарный соединитель с серебреными контактами;
38 - Количество контактов;
Ш - Вид контактов: Ш – вилка (штырь); Г – розетка (гнездо);
1 - Конструктивное исполнение:
- Вилка:
  - 1 – без кожуха.
- Розетка:
  - 1 – без кожуха, корпус с отверстиями для крепления кожуха;
  - 3 – без кожуха, корпус без отверстий для крепления кожуха;
  - 4 – с кожухом (не изготовляется);
0/1 - Дополнительное обозначение номера для радиочастотных контактов; В - Всеклиматическое исполнение.

Параметры	Значения
Количество контактов	38
Покрытие контактов	серебро
Разьем	гнездо (розетка)
Особенности корпуса	без кожуха, корпус с отверстиями для крепления кожуха
Сопротивление электрического контакта (соответственно диаметрам 1,0; 1,5; РЧ контакт), не более	1,0; 1,5; 10 мОм
Сопротивление изоляции в нормальных климатических условиях (соответственно НЧ, РЧ соединители), не менее	5000; 1000 МОм
Рабочий ток на контакт, не более	3,3 А
Максимальное рабочее напряжение постоянного тока, не более	350 В
