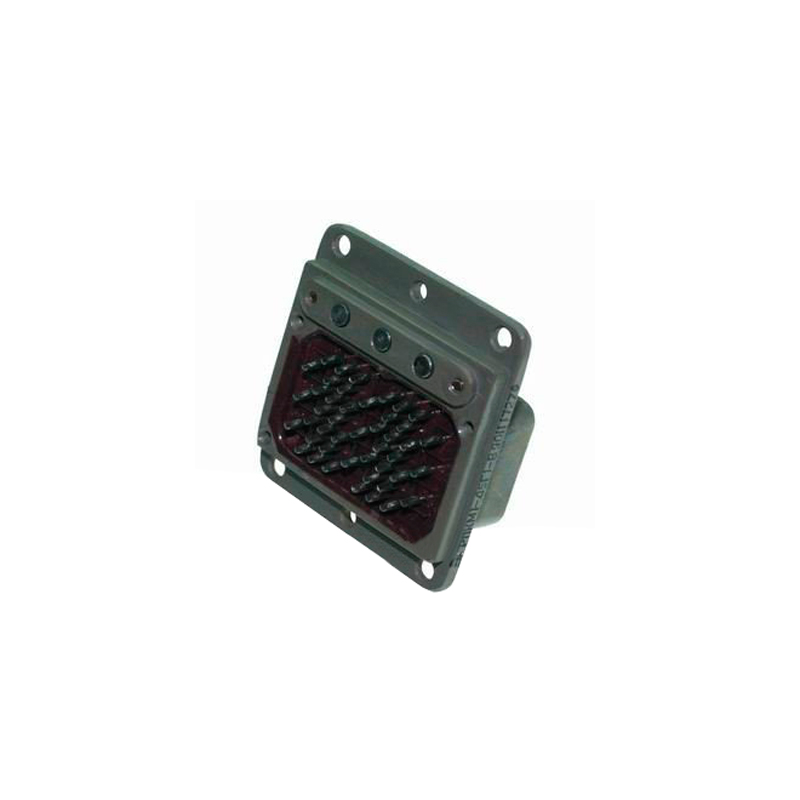

Соединитель РПКМ1-45Г3-В

Соединитель РПКМ1-45Г3-В используется в разных электро-, радио- и контрольно-измерительных приборах.

Конструктивные особенности

• Способ монтажа - пайка.
• Присутствует кодирующий элемент.
• Сочленение - врубное.
• Пылебрызгозащищенные по стыку корпусов.

Структура условного обозначения

Соединители маркируются так: РПКМ1-6(26,32,38,45,57,67)Ш(Г)1(3,4)-1(2,3)-В, где:

• РПКМ - тип соединителя - соединитель прямоугольный.
• 1 - одинарный соединитель с серебрёными контактами.
• 6, 26, 32, 38, 45, 57, 67 - количество контактов.
• Вид контактов:
  • Ш - вилка (штырь);
  • Г - розетка (гнездо).
• Конструктивное исполнение:
  • 1 - вилка без кожуха;
  • 2 - розетка без кожуха, корпус с отверстиями для крепления кожуха;
  • 3 - розетка без кожуха, корпус без отверстий для крепления кожуха;
  • 4 - розетка с кожухом (не изготовляется)
• 1, 2, 3 - дополнительное обозначение номера радиочастотных контактов.
• Покрытие контактов - серебро.
• В - всеклиматическое исполнение.
