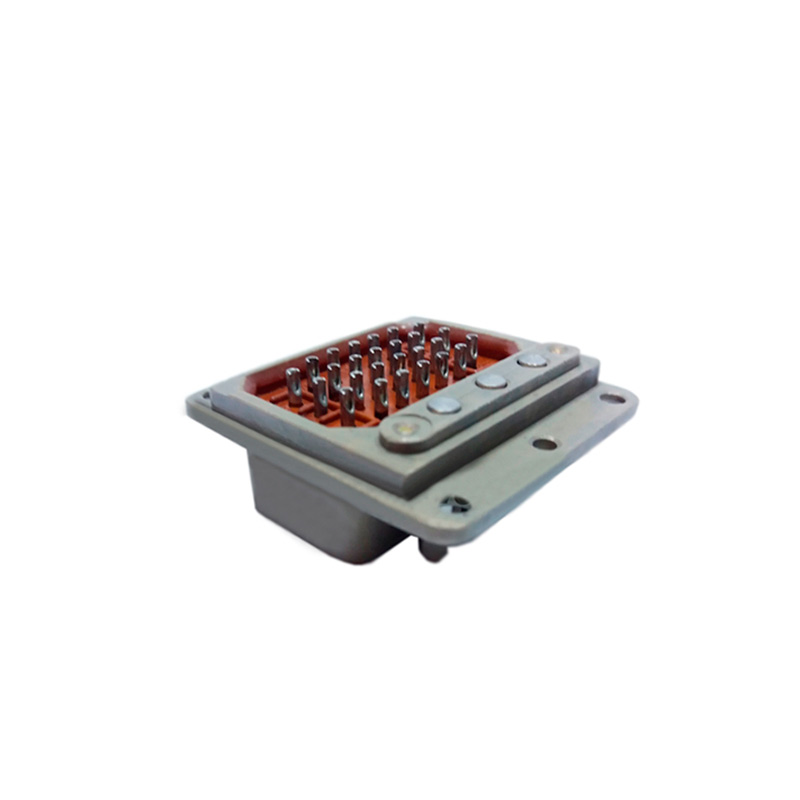

Соединитель РПКМ1-67Г1-В

Под заказ

Производитель:

Соединитель РПКМ1-67Г1-В предназначен для работы в электрических цепях постоянного, переменного и импульсного токов.

Структура условного обозначения

Соединители маркируются так: РПКМ1-67Г1-В, где:

РПКМ1 - Тип соединителя: одинарный соединитель с серебреными контактами;
67 - Количество контактов;
Г - Вид контактов:
- Ш – вилка (штырь);
- Г – розетка (гнездо);
1 - Конструктивное исполнение:
Вилка:
- 1 – без кожуха.
Розетка:
- 1 – без кожуха, корпус с отверстиями для крепления кожуха;
- 3 – без кожуха, корпус без отверстий для крепления кожуха;
- 4 – с кожухом (не изготовляется);
0/1 - Дополнительное обозначение номера для радиочастотных контактов;
В - Всеклиматическое исполнение.

Параметры	Значения
Количество контактов	67
Покрытие контактов	серебро
Разьем	гнездо (розетка)
Особенности корпуса	без кожуха, корпус с отверстиями для крепления кожуха
Сопротивление электрического контакта (соответственно диаметрам 1,0; 1,5; РЧ контакт), не более	1,0; 1,5; 10 мОм
Максимальное рабочее напряжение постоянного тока (зависимо от номеров контактов, находящихся под максимальным напряжением), не более	100; 350 В
Рабочий ток на контакт (зависимо от номеров контактов, находящихся под максимальным напряжением), не более	1,2; 7 А
Сопротивление изоляции в нормальных климатических условиях (соответственно НЧ, РЧ соединители), не менее	5000; 1000 МОм
