Соединитель РПКМ2-45Г1-В

0
Голосов пока нет
Под заказ
Производитель:
Коннектор, АО
  • Описание
  • Характеристики
  • Отзывы

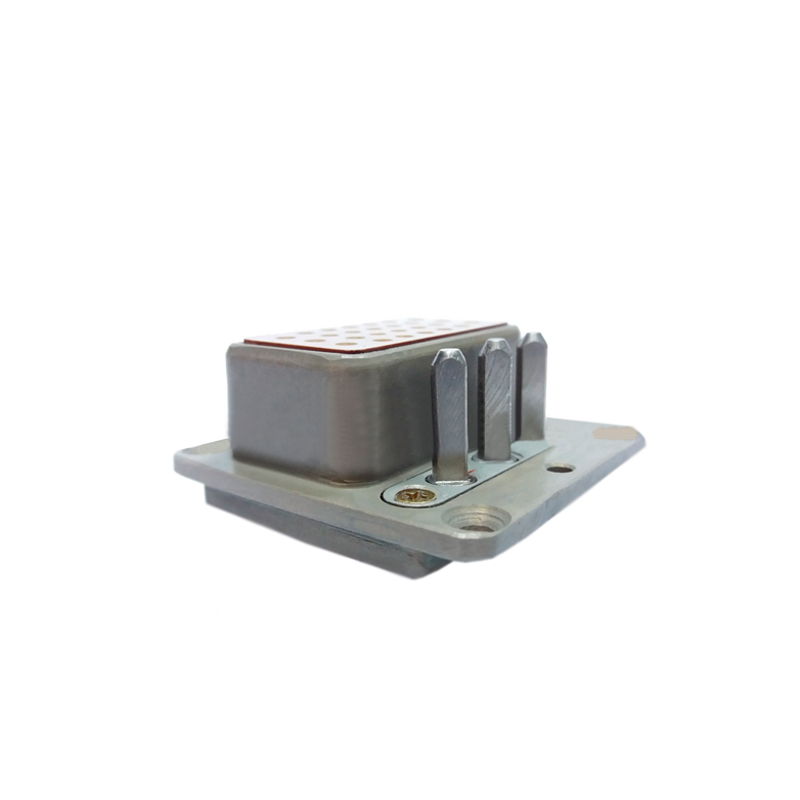

Соединитель РПКМ2-45Г1-В прямоугольный одинарный с золочёными контактами предназначен для работы в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Структура условного обозначения

Соединители маркируются так: РПКМ2-6(26,32,38,45,57,67)Ш(Г)1(3,4)-1(2,3)-В, где:

  • РПКМ2 - тип соединителя - соединитель прямоугольный одинарный с золочёными контактами.
  • Также существуют соединители: РПКМ1, РПКМ3, РПКМ4.
  • 6, 26, 32, 38, 45, 57, 67 - количество контактов.
  • Вид контактов:
    • Ш - вилка (штырь);
    • Г - розетка (гнездо).
  • Вид контактов для вилок:
    • 1 - без кожуха.
  • Вид контактов для розеток:
    • 1 - без кожуха, корпус с отверстиями для крепления кожуха;
    • 3 - без кожуха, корпус без отверстий для крепления кожуха;
    • 4 - с кожухом.
  • 1, 2, 3 - номер радиочастотных контактов.
  • В - всеклиматическое исполнение.
ПараметрыЗначения
Количество контактов45
Покрытие контактовзолото
Особенности корпусабез кожуха
Конструктивные особенностиштырь (вилка)
Максимальное рабочее напряжение постоянного тока (зависимо от номеров контактов, находящихся под максимальным напряжением), не более400;1000 В
Сопротивление электрического контакта (соответственно диаметрам 1,0; 1,5; РЧ контакт), не более1,0; 1,5; 10 мОм
Сопротивление изоляции в нормальных климатических условиях (соответственно НЧ, РЧ соединители), не менее5000; 1000 МОм
Рабочий ток на контакт, не более1,6 А
