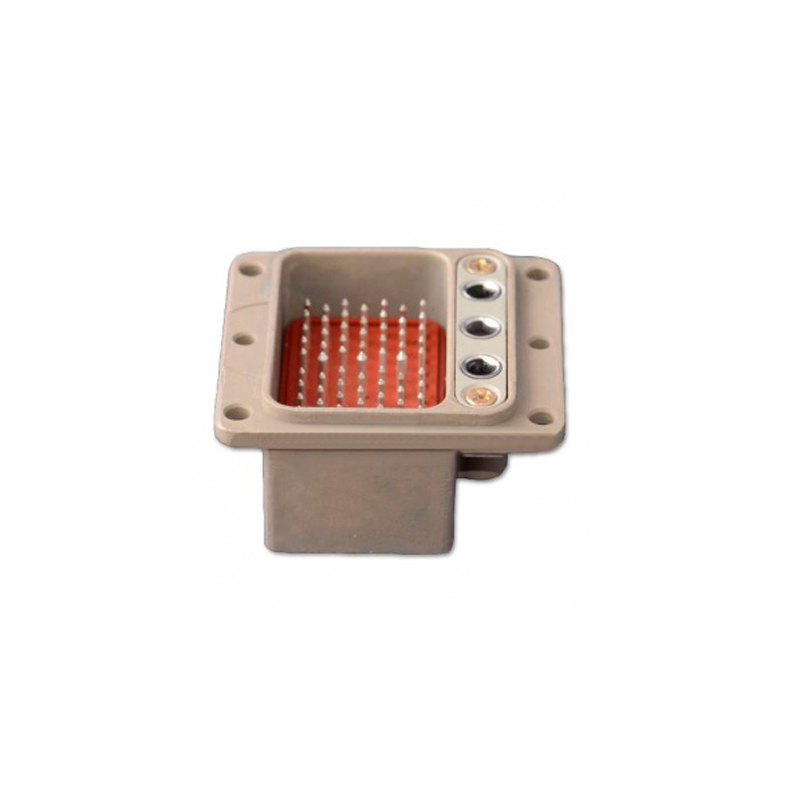

Соединитель РПКМ2-67Г1-В
Производитель:
Соединитель РПКМ2-67Г1-В предназначен для работы в электрических цепях постоянного, переменного и импульсного токов.
Особенности
- Вилки и розетки имеют комбинированные радиочастотные и низкочастотные контакты.
- Покрытие контактов: золото.
- Метод монтажа - пайка.
- Соединители РПКМ4 изготавливают во всеклиматическом исполнении В.
- Технические условия: ОСТ В 11 0121-91; АВ0.364.040 ТУ.
Структура условного обозначения
Соединители маркируются так: РПКМ4-67/67Г1-В, где:
- РПКМ4 - Тип соединителя: сдвоенный соединитель с золочеными контактами;;
- 67/67 - Количество контактов;
- Г - Вид контактов:
- Ш – вилка (штырь);
- Г – розетка (гнездо);
- 1 - Конструктивное исполнение:
- Вилка:
- 1 – без кожуха.
- Розетка:
- 1 – без кожуха, корпус с отверстиями для крепления кожуха;
- 3 – без кожуха, корпус без отверстий для крепления кожуха;
- 4 – с кожухом (не изготовляется);
- 0/1 - Дополнительное обозначение номера для радиочастотных контактов;
- В - Всеклиматическое исполнение.
| Параметры | Значения |
| Количество контактов | 67 |
| Покрытие контактов | золото |
| Особенности корпуса | без кожуха |
| Особенности конструкции | штырь (вилка) |
| Сопротивление электрического контакта (соответственно диаметрам 1,0; 1,5; РЧ контакт), не более | 1,0; 1,5; 10 мОм |
| Максимальное рабочее напряжение постоянного тока (зависимо от номеров контактов, находящихся под максимальным напряжением), не более | 100; 350 В |
| Рабочий ток на контакт (зависимо от номеров контактов, находящихся под максимальным напряжением), не более | 1,2; 7,0 А |
| Сопротивление изоляции в нормальных климатических условиях (соответственно НЧ, РЧ соединители), не менее | 5000; 1000 МОм |
