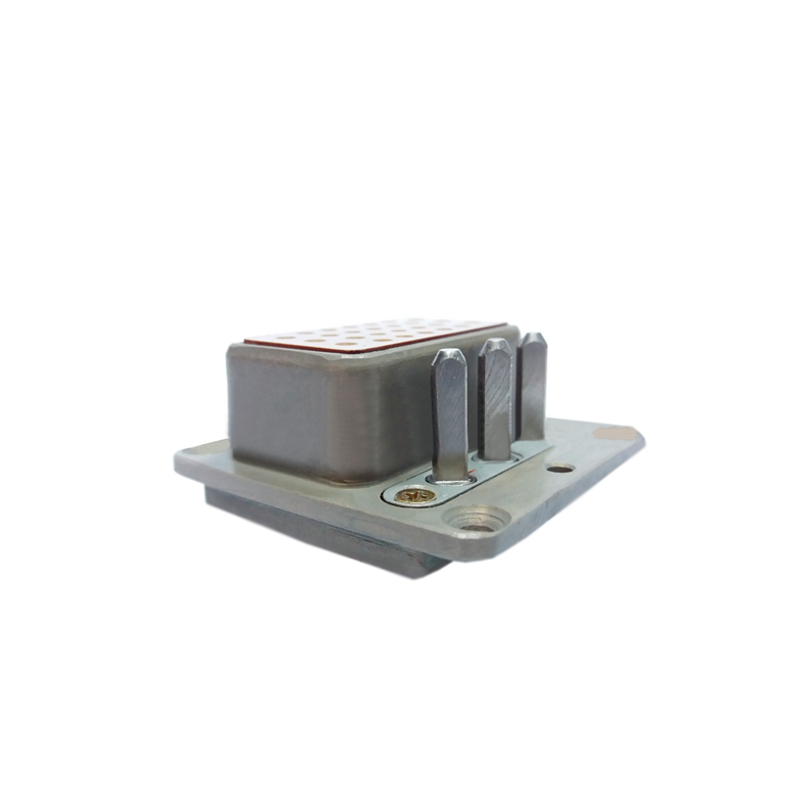

Соединитель РПКМ2-67Г3-В

0
Голосов пока нет
Под заказ
Производитель:
Коннектор, АО
  • Описание
  • Характеристики
  • Отзывы

Соединитель РПКМ2-67Г3-В прямоугольный одинарный с золочёными контактами предназначен для работы в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Структура условного обозначения

Соединители маркируются так: РПКМ3-67/67Г3-В, где:

  • РПКМ3 - Тип соединителя: сдвоенный соединитель с серебреными контактами;
  • 67/67 - Количество контактов;
  • Г - Вид контактов:
    • Ш – вилка (штырь);
    • Г – розетка (гнездо);
  • 3 - Конструктивное исполнение:
  • Вилка:
    • 1 – без кожуха.
  • Розетка:
    • 1 – без кожуха, корпус с отверстиями для крепления кожуха;
    • 3 – без кожуха, корпус без отверстий для крепления кожуха;
    • 4 – с кожухом (не изготовляется);
  • 0/1 - Дополнительное обозначение номера для радиочастотных контактов;
  • В - Всеклиматическое исполнение.
ПараметрыЗначения
Количество контактов67
Покрытие контактовзолото
Особенности корпусабез кожуха, корпус с отверстиями для крепления кожуха
Конструктивные особенностиштырь (вилка)
Сопротивление электрического контакта (соответственно диаметрам 1,0; 1,5; РЧ контакт), не более1,0; 1,5; 10 мОм
Максимальное рабочее напряжение постоянного тока (зависимо от номеров контактов, находящихся под максимальным напряжением), не более100; 350 В
Рабочий ток на контакт (зависимо от номеров контактов, находящихся под максимальным напряжением), не более1,2; 7,0 А
Сопротивление изоляции в нормальных климатических условиях (соответственно НЧ, РЧ соединители), не менее5000; 1000 МОм
