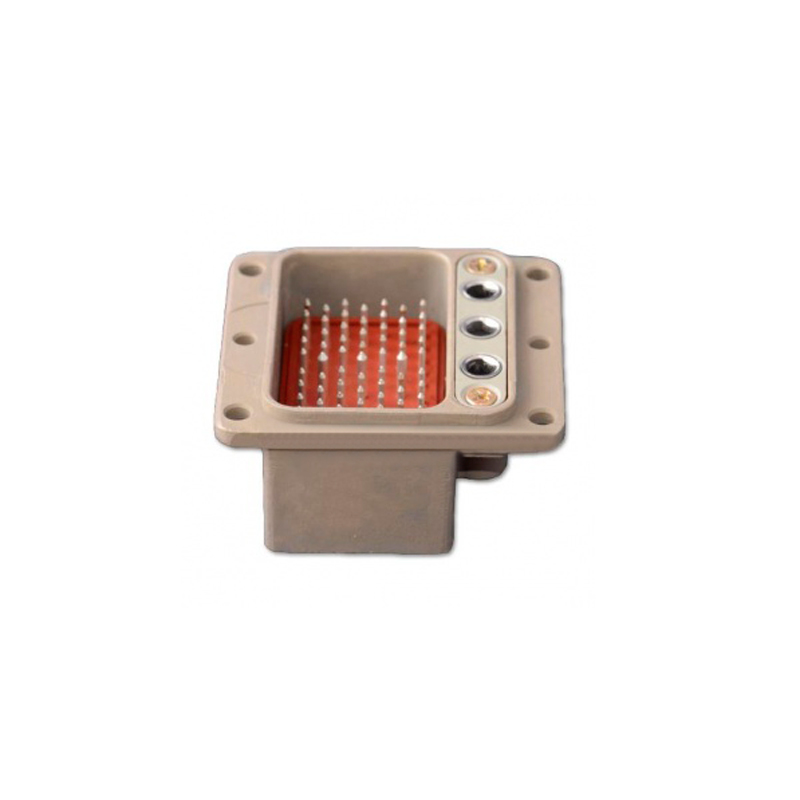

Соединитель РПКМ2-67Ш1-В
Производитель:
Соединитель РПКМ2-67Ш1-В используется в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.
Конструктивные особенности
- врубные
- комбинированные:
- радиочастотные (РЧ)
- низкочастотные (НЧ) контакты
- климатическое исполнение В
- кодирующий элемент
- покрытие контактов: золото, серебро
- метод монтажа: пайка
- пылебрызгозащищенные по стыку корпусов
Условия эксплуатация
Соединитель РПКМ2-67Ш1-В остается работоспособным при воздействии:
- температуры окружающей среды от минус 60 до плюс 100°С,
- смены температур от минус 60 до плюс 120°С (с учетом температуры перегреваконтактов),
- атмосферного пониженного давления 1,3х10-4(1х10-6) Па (мм рт.ст.).
| Параметры | Значение |
| Количество контактов | 67 |
| Покрытие контактов | золото |
| Соединение | штырь (вилка) |
| Конструктивные особенности | без кожуха |
| Сопротивление электрического контакта (соответственно диаметрам 1,0; 1,5; РЧ контакт), не более | 1,0; 1,5; 10 мОм |
| Максимальное рабочее напряжение постоянного тока (зависимо от номеров контактов, находящихся под максимальным напряжением), не более | 100; 350 В |
| Рабочий ток на контакт (зависимо от номеров контактов, находящихся под максимальным напряжением), не более | 1,2; 7,0 А |
| Сопротивление изоляции в нормальных климатических условиях (соответственно НЧ, РЧ соединители), не менее | 5000; 1000 МОм |
