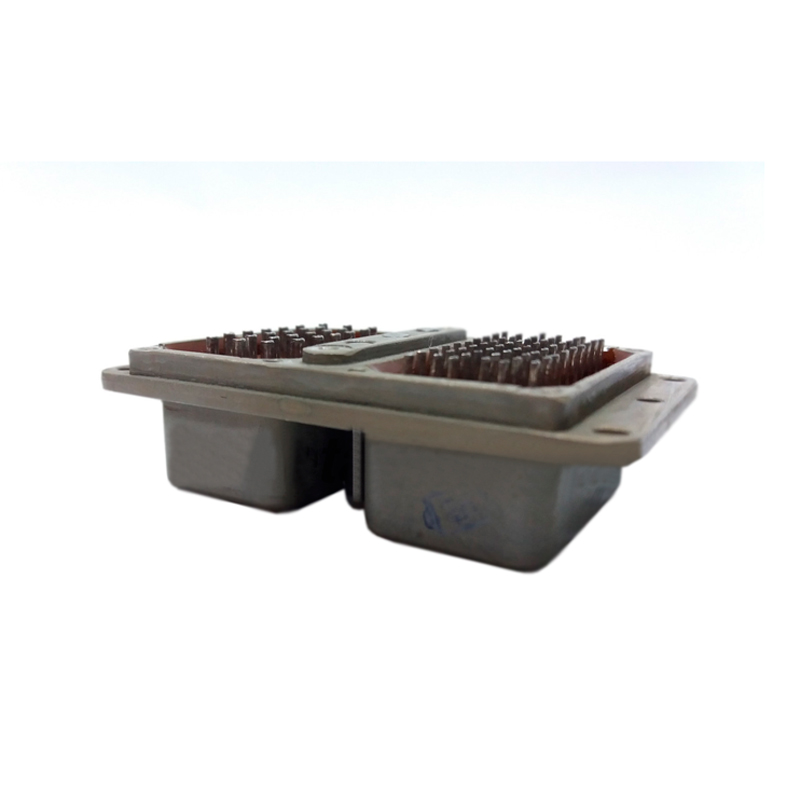

Соединитель РПКМ3-26/26Г1-В
Производитель:
Соединитель РПКМ3-26/26Г1-В - это сдвоенная розетка, применяемая в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
Структура условного обозначения
Соединители маркируются так: РПКМ3-26/26Г1-В, где:
- РПКМ3 - сдвоенный соединитель.
- 26/26 - количество контактов в верхней/нижней схеме расположения контактов.
- Г - розетка.
- 1 - корпус без кожуха с отверстиями для крепления.
- В - всеклиматическое исполнение.
Особенности конструкции
- Соединители - врубные.
- Метод монтажа - пайка.
- Серебряное покрытие контактов.
- Соединители - пылебрызгозащищенные по стыку корпусов.
| Параметры | Значения |
| Тип соединителя | сдвоенный |
| Количество контактов | обе части на 26 контактов |
| Покрытие контактов | серебро |
| Соединение | гнездо (розетка) |
| Особенности конструкции | без кожуха, корпус с отверстиями для крепления кожуха |
| Сопротивление электрического контакта (соответственно диаметрам 1,0; 1,5; РЧ контакт), не более | 1,0; 1,5; 10 мОм |
| Максимальное рабочее напряжение постоянного тока (зависимо от номеров контактов, находящихся под максимальным напряжением), не более | 350; 800/350; 800 В |
| Сопротивление изоляции в нормальных климатических условиях (соответственно НЧ, РЧ соединители), не менее | 5000; 1000 МОм |
| Рабочий ток на контакт, не более | 3,0; 3,0 А |
