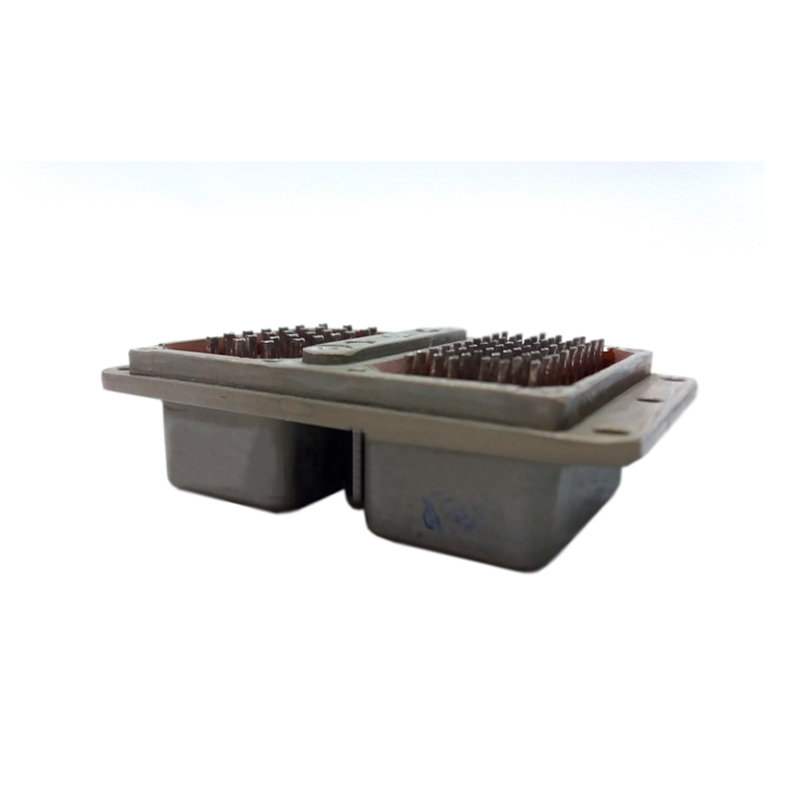

Соединитель РПКМ3-26/67Г3-В
Производитель:
РПКМ3-26/67Г3-В - это розетка прямоугольная сдвоенная без кожуха, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
Структура условного обозначения
Соединители маркируются так: РПКМ3-26/67Г3-В, где:
- РПКМ - соединитель прямоугольный.
- 3 - сдвоенный соединитель с серебрёными контактами.
- 26/67 - количество контактов в верхней/нижней схеме расположения контактов.
- Г - розетка.
- 3 - розетка без кожуха, корпус без отверстий для крепления кожуха.
- В - всеклиматическое исполнение.
| Параметры | Значения |
| Тип соединителя | сдвоенный |
| Количество контактов | части на 26 и 67 контактов |
| Покрытие контактов | серебро |
| Соединение | гнездо (розетка) |
| Особенности конструкции | без кожуха, корпус с отверстиями для крепления кожуха |
| Сопротивление электрического контакта (соответственно диаметрам 1,0; 1,5; РЧ контакт), не более | 1,0; 1,5; 10 мОм |
| Максимальное рабочее напряжение постоянного тока (зависимо от номеров контактов, находящихся под максимальным напряжением), не более | 350; 800/100; 350 В |
| Сопротивление изоляции в нормальных климатических условиях (соответственно НЧ, РЧ соединители), не менее | 5000; 1000 МОм |
| Рабочий ток на контакт, не более | 3/1,0; 6,0 А |
