Соединитель СНП49

Под заказ

Производитель:

Описание
Характеристики
Отзывы

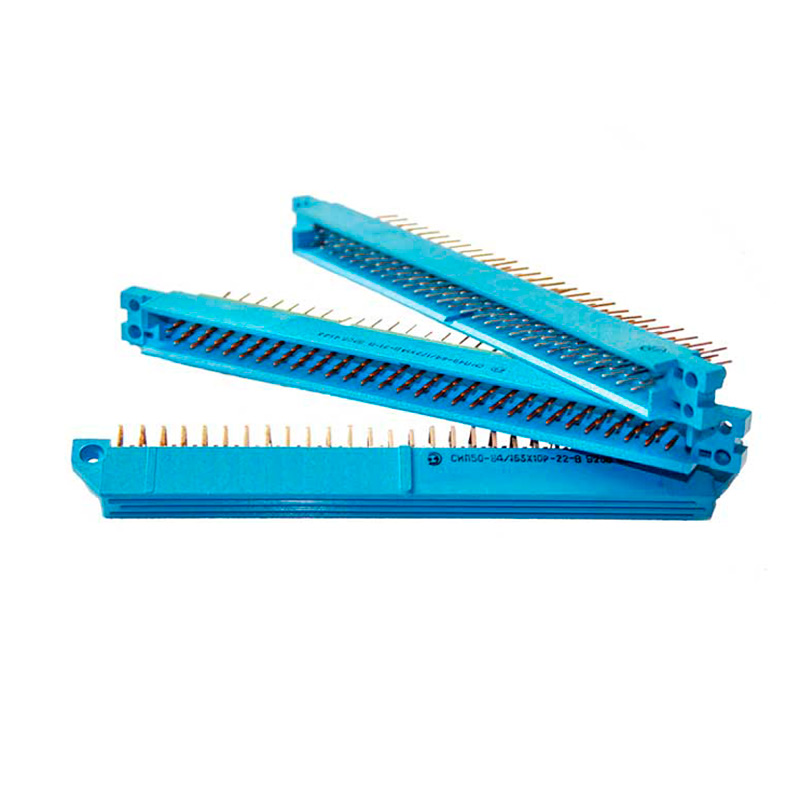

Соединители СНП49 прямоугольные для печатного монтажа с покрытием контактов золотом предназначены для применения в квазиэлектронных АТС и другой аппаратуре.

Структура условного обозначения

Соединители маркируются так: СНП49-9(18,27,28,36,54,56,72,84)/56х13(56х18,56х23,56х28, 70х14,70х19,70х24,70х29,163х10,172х14,185х14)В(Р)-21(22)-В, где:

СНП49 - тип соединителя - соединитель прямоугольный для печатного монтажа с покрытием контактов золотом.
Также существуют соединители: СНП50, СНО60, СНО61, СНО68, СНО69.
9, 18, 27, 28, 36, 54, 56, 72, 84 - количество контактов.
56х13, 56х18, 56х23, 56х28, 70х14, 70х19, 70х24, 70х29, 163х10, 172х14, 185х14 - условный размер соединителя.
Вид контактов:
- В - вилка (штырь);
- Р - розетка (гнездо).
Конструктивное исполнение:
- 21 - прямая вилка (с прямыми контактами) для печатного монтажа;
- 22 - угловая розетка (с изогнутыми контактами) для печатного монтажа.
В - всеклиматическое исполнение.
НЕСК.434416.003 ТУ - обозначение технических условий.

Параметр	Значение
Максимальное рабочее напряжение (амплитудное значение), не более:	250 В
Рабочий ток на контакт, не более:	2 А
Сопротивление электрического контакта, не более	0,015 Ом
Сопротивление изоляции в нормальных климатических условиях, не менее	5000 МОм
Вибрация: диапазон частот, Гц ускорение, м/с²	1…2000 100 (10g)
Одиночные удары ускорением, м/с²	5000 (500g)
Многократные удары ускорением, м/с²	400 (40g)
Линые нагрузки ускорением, м/с²	250 (25g)
