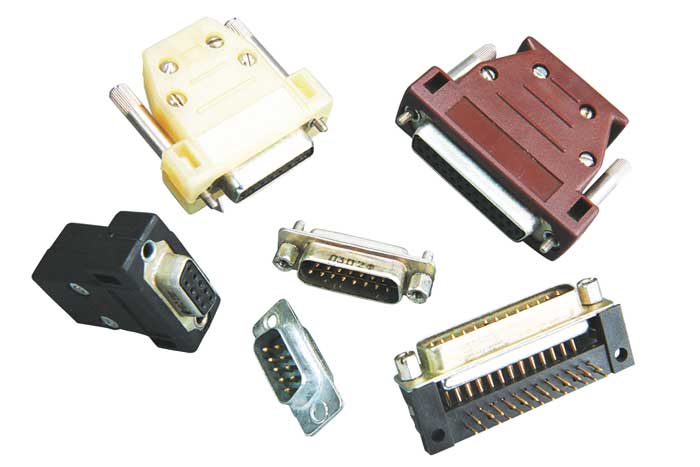

Соединитель UA СНП101

Соединитель UA СНП101 служит для применения в системах управления, телекоммуникации и ПК.

Условия эксплуатации

Соединители остаются работоспособны при воздействии:

• температуры окружающего воздуха - от -60° С до +100° С.
• атмосферного пониженного давления - 53,3 кПа (400 мм рт. ст.).

Структура условного обозначения

Соединители маркируются так: СНП101-9(15,25,37)В(Р)П1(2,3)1(2,3)-1(2,3,4,5,6), где:

• СНП101 - тип соединителя - соединитель прямоугольный.
• 9, 15, 25, 37 - количество контактов.
• Часть соединителя:
  • В - вилка;
  • Р - розетка.
  • П - способ монтажа - пайка.
• Тип хвостовика:
  • 1 - для объемного монтажа;
  • 2 - для монтажа в отверстия печатной платы, исполнение прямое;
  • 3 - для монтажа в отверстия печатной платы, исполнение угловое.
• Покрытие рабочей части контактов:
  • 1 - золото;
  • 2 - серебро;
  • 3 - олово-висмут.
• Номер комплектующих, крепежных и фиксирующих деталей:
  • 1 - соединитель, снабженный спецвинтами с метрической резьбой;
  • 2 - соединитель со стандартными винтами;
  • 3 - соединитель со спецвинтами с резьбой по стандарту 4-40UNC;
  • 4 - соединитель с кожухом;
  • 5 - соединитель с кожухом, снабженный спецвинтами с метрической резьбой;
  • 6 - соединитель с кожухом, снабженный спецвинтами с резьбой по стандарту 4-40UNC.
