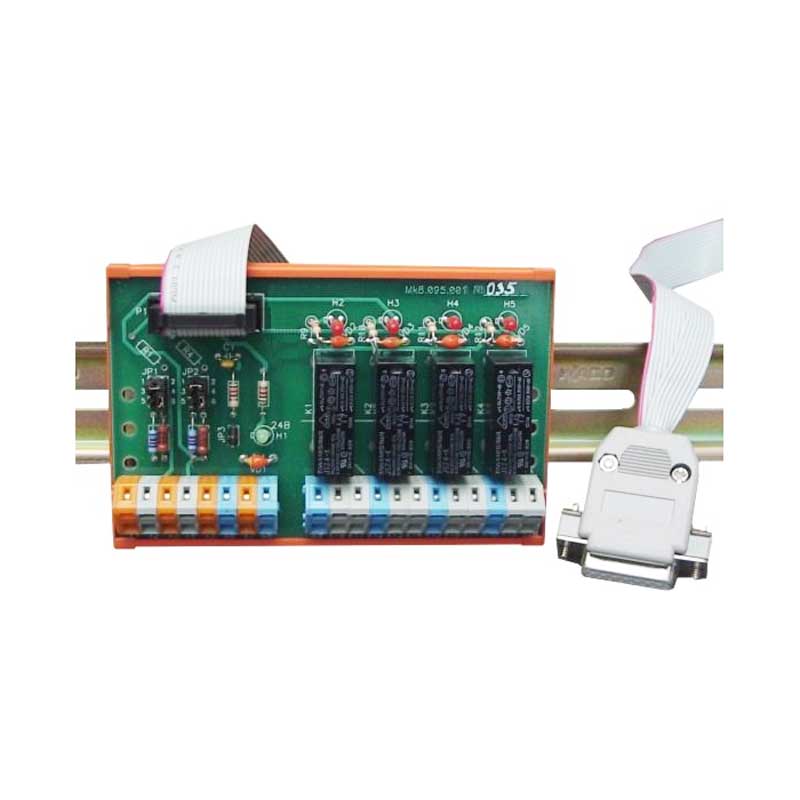

Соединители КБЗ-20Р, КБЗ-28Р, КБЗ-30Р

Соединители КБЗ-20Р, КБЗ-28Р, КБЗ-30Р используются для выполнения ряда задач:

• Подключения сигнальных цепей
• Коммутация сигналов
• Включение-выключение сильноточных цепей
• Управление электромагнитными клапанами, соленоидами, контакторами, пускателями
• Управления системами оповещения
• Активизация систем аварийной сигнализации
• Предназначены для использования с изделиями предприятия МИКРОЛ

Особенности

• Светодиодный индикатор напряжения 24В для питания обмоток реле
• Цепи управления реле выведены на соединительный разьем, а выходные цепи реле выведены на клеммные колодки, что позволяет легко подключать к любому типу оборудования
• Клеммно-блочные соединители имеют специально установленные дополнительные цепи нормализации сигналов (нормирующие резисторы, токовые шунты и перемычки для смены диапазонов входных сигналов)
• Промышленные пружинные клеммы обеспечивают простое и надежное соединение, а также удобство монтажа
• Клеммно-блочные соединители упрощают монтажно-демонтажные и пусконаладочные работы
• Модель и длина кабеля клеммно-блочного соединителя оговаривается при заказе соответствующего изделия

Обозначение при заказе

ККБЗ-20Р-ММ-0,75 — выходные устройства — реле,
КБЗ-20С-ММ-0,75 — выходные устройства — оптосимисторы,
КБЗ-20К-ММ-0,75 — выходные устройства — твердотельные реле,

КБЗ-28Р-ММ-0,75 — выходные устройства — реле,
КБЗ-28С-ММ-0,75 — выходные устройства — оптосимисторы,
КБЗ-28К-ММ-0,75 — выходные устройства — твердотельные реле,

КБЗ-29Р-ММ-0,75 — выходные устройства — реле,
КБЗ-29С-ММ-0,75 — выходные устройства — оптосимисторы,
КБЗ-29К-ММ-0,75 — выходные устройства — твердотельные реле,

КБЗ-30Р-ММ-0,75 — выходные устройства — реле,
КБЗ-30С-ММ-0,75 — выходные устройства — оптосимисторы,
КБЗ-30К-ММ-0,75 — выходные устройства — твердотельные реле,

где:
MM — модель и исполнение клеммно-блочного соединителя, ММ="01….99
0",75 — длина клеммно-блочного соединителя в метрах.

Примечание.
1. Модель и длина кабеля клеммно-блочного соединителя оговаривается при заказе соответствующего изделия
2. По отдельному заказу и по договоренности с производителем, возможна поставка клеммно-блочных соединителей с различными типами выходных устройств, установленными в пределах одного соединителя. Например, при заказе КБЗ-20Р указать: 1-й канал — реле, 2-й канал — оптосимистор, 3-й канал — твердотельное реле, 4-й канал — транзистор ОК.
