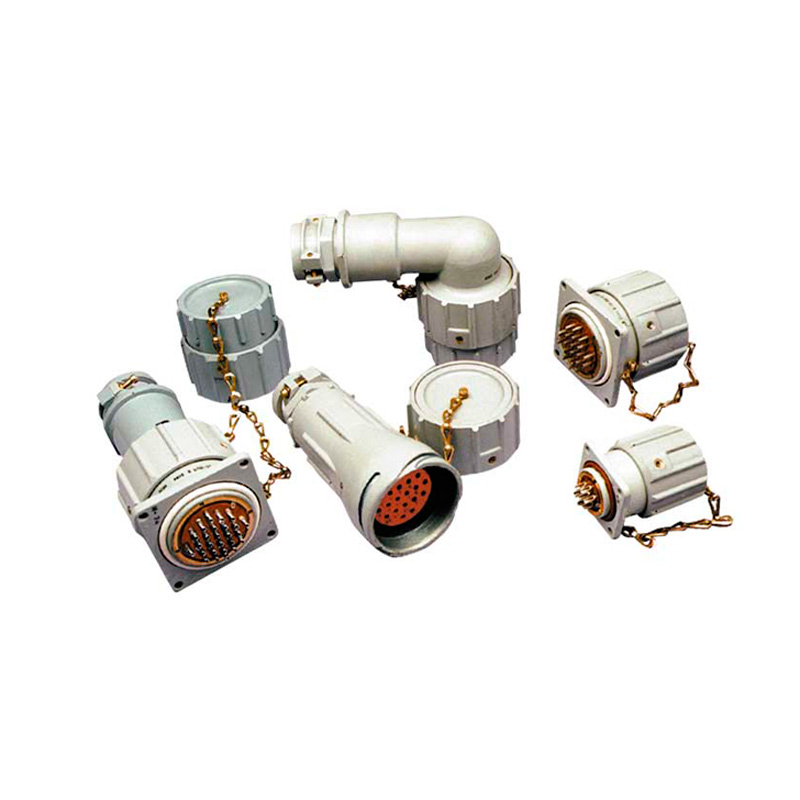

Соединители РБН1

Соединители РБН1 служит для работы в электрических цепях постоянного, переменного частотой до 3 МГц токов при напряжении до 700 В.

Структура условного обозначения

Соединители маркируются так: РБН1-3(4,5,6,7,12,16,20,26,30,37,45)-2(5,17,18,19,26)Ш(Г)1(2,3,4)-В, где:

• РБН1 - тип соединителя - соединитель цилиндрический водонепроницаемый.
• 3, 4, 5, 6, 7, 12, 16, 20, 26, 30, 37, 45 - количество контактов.
• Сочетания контактов:
  • 2 - контакты диаметром 1,5 мм;
  • 5 - контакты диаметром 5,5 мм;
  • 17 - контакты диаметром 3,5 мм, 5,5 мм, 9 мм;
  • 18 - контакты диаметром 2,5 мм;
  • 19 - контакты диаметром 3,5 мм;
  • 26 - контакты диаметром 3,5 мм, 5,5 мм.
• Вид контактов:
  • Ш - вилка (штырь);
  • Г - розетка (гнездо).
• Конструктивное исполнение:
  • 1 - приборная вилка (розетка);
  • 2 - кабельная вилка (розетка) в угловом корпусе для соединения с приборной розеткой (вилкой);
  • 3 - кабельная вилка (розетка) для соединения «кабель-кабель»;
  • 4 - кабельная вилка (розетка) в прямом корпусе для соединения с приборной розеткой (вилкой).
• В - всеклиматическое исполнение.

Условия эксплуатации

Соединители РБН1 остаются работоспособными при воздействии:

• температуры окружающей среды от -60° С до +85° С,
• атмосферного пониженного рабочего давления - 53 600 Па (400 мм рт. ст.).
