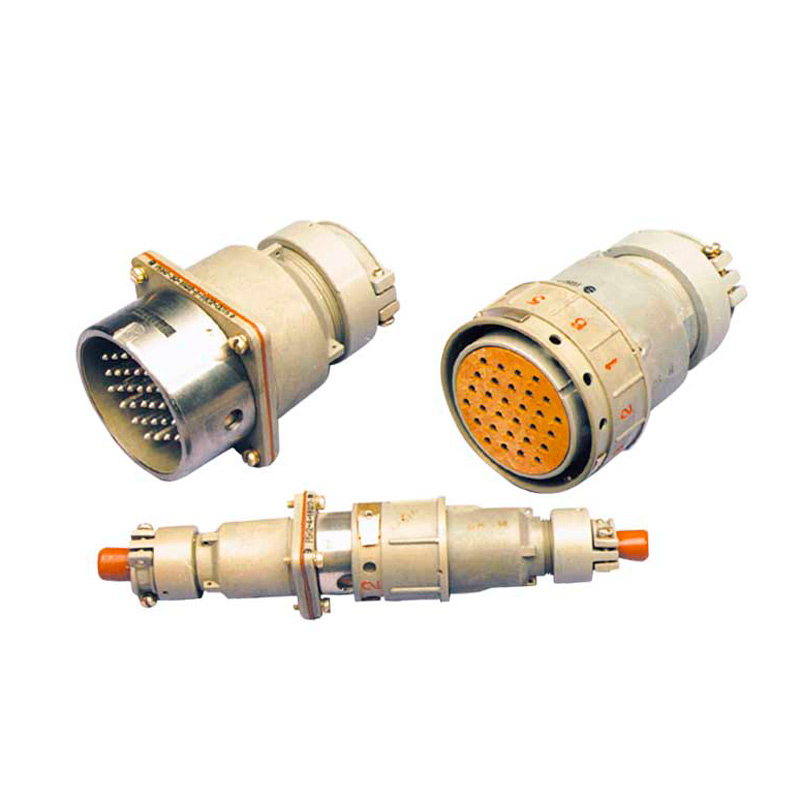

Соединители РБН2

Соединители РБН2 служит для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 500 В.

Структура условного обозначения

Соединители маркируются так: РБН2-4(9,14,23,26,30,31,50)-18(26,34)Ш(Г)2(7)-В, где:

• РБН2 - тип соединителя - соединитель цилиндрический быстросочленяемый, пылебрызгозащищенный.
• 4, 9, 14, 23, 26, 30, 31, 50 - количество контактов.
• Сочетания контактов:
  • 18 - контакты диаметром 2,5 мм;
  • 26 - контакты диаметром 2,5 мм; 5,5 мм;
  • 34 - контакты диаметром 2,5 мм; 3,5 мм; 5,5 мм.
• Вид контактов:
  • Ш - вилка (штырь);
  • Г - розетка (гнездо).
• Конструктивное исполнение:
  • 2 - блочное;
  • 7 - кабельное.
• Блочная часть:
  • с прямым кожухом;
  • без кожуха.
• Кабельная часть - с кожухом.
• В - всеклиматическое исполнение

Эксплуатация

Соединители РБН2 остаются работоспособными:

• атмосферного пониженного рабочего давления - 2000 Па (15 мм рт. ст.).
• температуры окружающей среды - от -60° С до +85° С.
