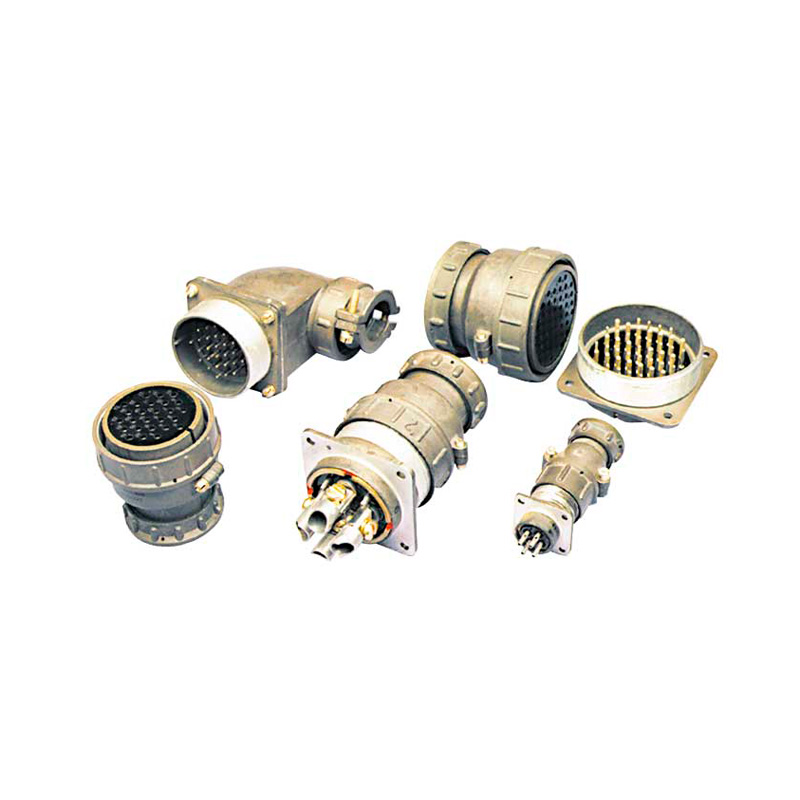

Соединители РГ, РГ-П

Соединители РГ, РГ-П используется в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Условия эксплуатации

Соединители РГ, РГ-П остаются работоспособными при воздействии:

• температуры окружающего воздуха - от -60° С до +85° С.
• смены температур (с учетом температуры перегрева контактов) - от -60° С до +115° С
• атмосферного пониженного давлени - 0,13 мПа (10-6 мм рт. ст.).

Структура условного обозначения

Соединители маркируются так: РГ20(36,48)П(ПК,СК,ПКП)4(14,28)Э(Н)Ш1(4,5), где:

• РГ - тип соединителя - соединитель цилиндрический.
• 20, 36, 48 - условный размер соединителя.
• Конструктивное исполнение приборного соединителя:
  • П - без патрубка;
  • ПК - с прямым патрубком;
  • СК - с угловым патрубком.
  • ПКП - переходник.
• 4, 14, 28 - количество контактов.
• Вид гайки патрубка:
  • Э - для экранированного кабеля (в приборном соединителе без патрубка и переходника гайка для крепления кабеля отсутствует. Обозначение «Э» - условное);
  • Н - для неэкранированного кабеля.
• Вид контактов приборного соединителя и переходника:
  • Ш - вилка (штырь).
• 1, 4, 5 - номер сочетания контакта.
