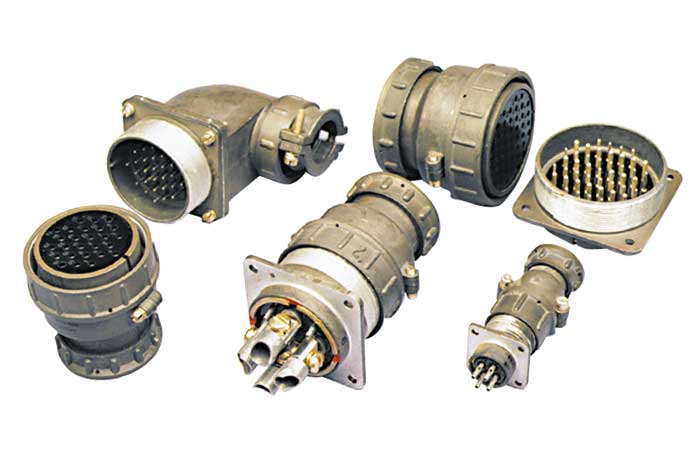

Соединители СШРГ, ШРГ, ШРГ-П

0
Голосов пока нет
Под заказ
Производитель:
Коннектор, АО
  • Описание
  • Характеристики
  • Отзывы

Соединители СШРГ, ШРГ, ШРГ-П применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Особенности конструкции

  • резьбовое сочленение
  • герметичные (при перепаде давления до9,8х104Па (1 кгс/см2) скорость утечки воздуха не должна превышать 2 л/ч)
  • климатическое исполнение УХЛ
  • покрытие контактов - серебро
ПараметрЗначение
Сопротивление электрического контакта, не более, мОм
СШРГ, ШРГ по ГЕО.364.108 ТУ, бРО.364.040 ТУ
  • ∅ 1,55
  • ∅ 2,5
  • ∅ 3,5
  • ∅ 5,5
  • ∅ 9,0
2,5
1,0
0,75
0,3
0,15
ШРГ-П по ГЕО.364.108 ТУ
  • ∅ 1,5
  • ∅ 2,5
  • ∅ 3,5
3,5
1,8
1,0
ШРГ-П по бРО.364.040 ТУ
  • ∅ 1,5 - 5,0
  • ∅ 2,5 - 2,0
  • ∅ 3,5 - 1,5
5,0
2,0
1,5
Сопротивление изоляции в нормальных климатических условиях, не менее5000 МОм
Минимальная наработка, ч1000
При числе сочленений-расчленений500
Минимальный срок сохраняемости, л15
