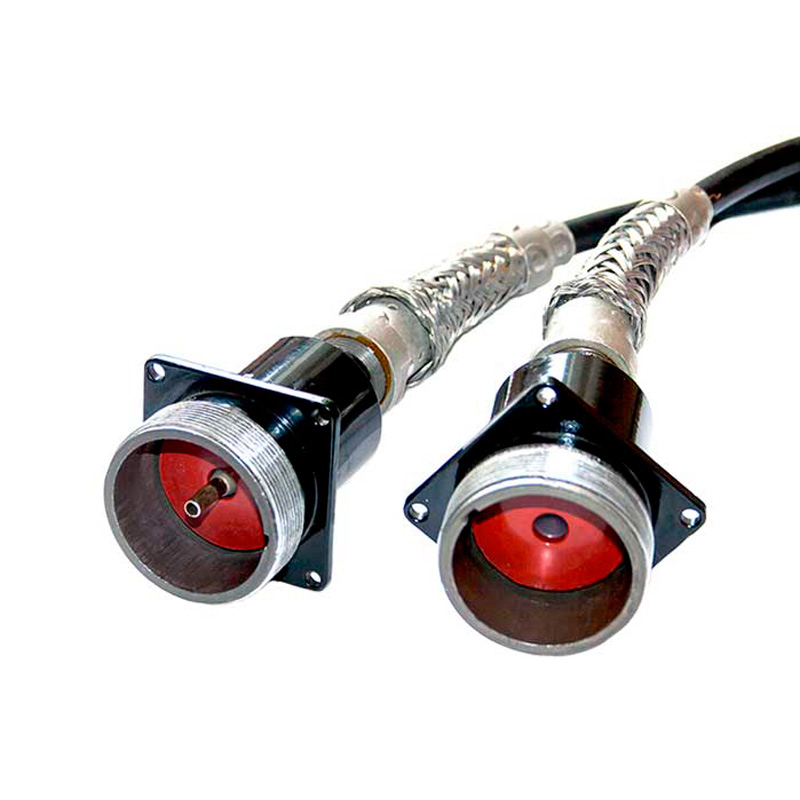

Соединители ВИ 20/50

Соединители ВИ 20/50 применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Структура условного обозначения

Соединители маркируются так: ВИ 20/50 БГ(БШ,КГ,КШ,ГШ)-500(1500,3000), где:

• ВИ - тип соединителя - соединитель цилиндрический.
• 20 - рабочее напряжение - 20 кВ.
• 50 - волновое сопротивление - 50 Ом.
• Тип конструкция:
  • БГ - блочная розетка;
  • БШ - блочная вилка;
  • КГ - кабельная розетка;
  • КШ - кабельная вилка;
  • ГШ - переходная часть (переход) кабельная розетка и кабельная вилка, установленные одновременно на противоположных концах провода.
• 500, 1500, 3000 - условная длина замонтированного провода (не менее 500 мм).

Условия эксплуатации

Соединители ВИ 20/5 остаются работоспособными при воздействии:

• Температуры окружающего воздуха - от -60° С до +70° С.
• Смены температур - от -60° С до +70° С.
• Атмосферного пониженного давления - 6660 Па (5 мм рт. ст.).
