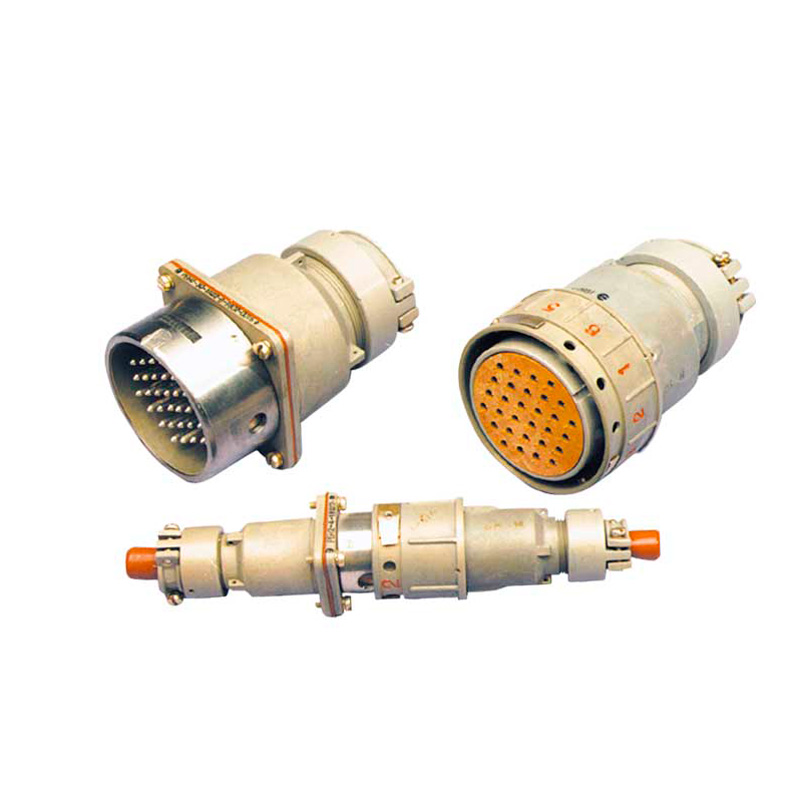

Соединители ВВТ

Соединители ВВТ используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Структура условного обозначения

Соединители маркируются так: ВВТ5(10,20)Б(Н,К)Г(Ш,ГШ)-250(300,350,450,500,1000), где:

• ВТ - тип соединителя - соединитель цилиндрический.
• 5, 10, 20 - рабочее напряжение 5 кВ, 10 кВ или 20 кВ соответственно.
• Конструктивное исполнение соединителя:
  • Б - блочный (приборный) герметичный;
  • Н - блочный негерметичный;
  • К - кабельный.
• Вид контактов:
  • Ш - штырь (вилка);
  • Г - гнездо (розетка);
  • ГШ - кабельная розетка и кабельная вилка, установленные одновременно на противоположных концах провода.
• 250, 300, 350, 450, 500, 1000 - условная длина замонтированного провода. Длина провода устанавливается при заказе. Минимальная длина вилки (розетки) с замонтированным проводом - не менее 250 мм. Минимальная длина кабельной розетки и кабельной вилки, установленных одновременно на противоположных концах провода для ВВТ5ГШ - 300 мм, ВВТ10ГШ - 350 мм, ВВТ20ГШ - 450 мм.

Условия эксплуатации

Соединители ВВТ остаются работоспособными при воздействии:

• температуры окружающего воздуха - от -60° С до +125° С.
• смены температур - от -60° С до +125° С.
• атмосферного пониженного рабочего давления - 0,13 мПа (10-6 мм рт. ст.).
• ускорения:
  • многократных ударов - 1500 м/с2;
  • линейных нагрузок - 1000 м/с2.
