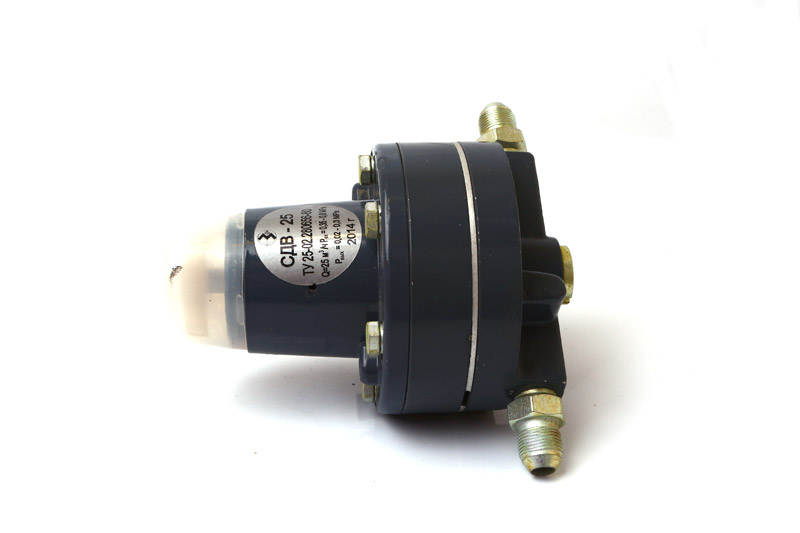

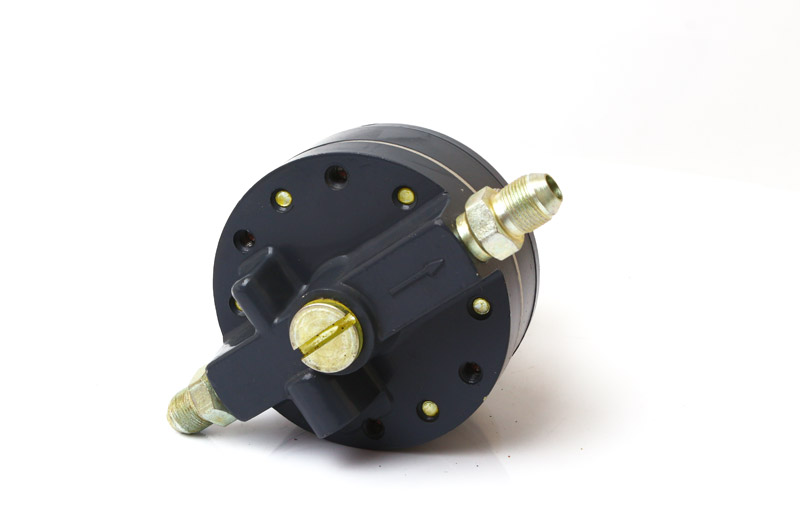

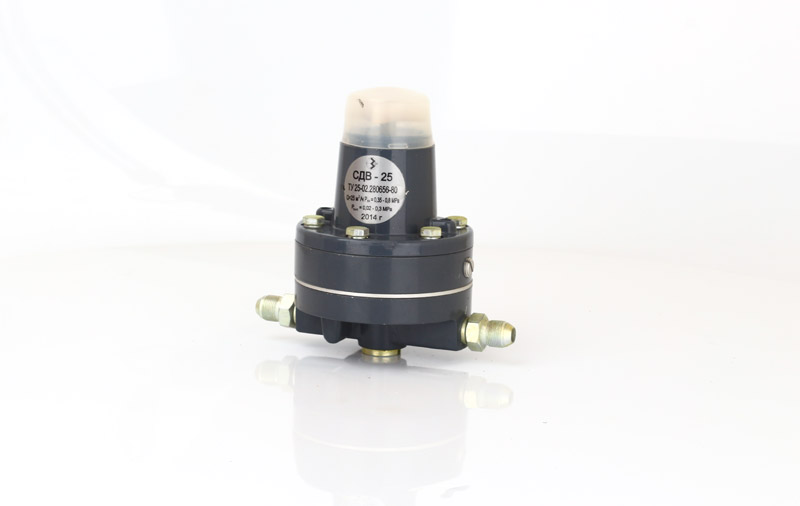

Стабилизатор давления воздуха СДВ-25

Стабилизаторы СДВ-25 – это одноканальные стабилизаторы давления воздуха. Также они получили широкое распространение в составе систем, требующих в соответствии с технологией производственного процесса снижения давления газа для его последующего перепуска из магистралей с более высоким, в линии с более низким рабочим давлением.

Преимуществом их применения является высокая степень ремонтопригодности. Средний срок работы изделий составляет 8 лет. По индивидуальному заказу доступно исполнение «Ор», позволяющее устанавливать оборудование в системах с максимально допустимой концентрацией сероводорода на уровне 3 мг/м³.

Комплектность

• Стабилизатор давления воздуха СДВ-25.
• Паспорт.
• Руководство по эксплуатации.

Применяется

Эти стабилизаторы давления применяются в системах регулирования и контроля систем подачи воздуха на предприятиях химической промышленности, в машиностроении и прочих отраслях, где для работы исполнительных механизмов и машин он используется в качестве энергетического ресурса.

Приборы предназначены для работы в помещении или на открытом воздухе в широком диапазоне температур. При использовании на улице необходимо предусмотреть защиту оборудования от осадков. Оборудование выпускается в климатическом исполнении, ориентированном на использование в условиях тропического (Т2) и умеренного (У3) климата.

Эксплуатация

Оптимальными условиями для эксплуатации стабилизатора СДВ-25 являются:

• Температура окружающей среды от -50 до +60 °С.
• Относительная влажносить воздуха 95% при температуре +35 °С.

Устройство и работа

Стабилизатор СДВ-25 изготавливается в металлических разъёмных корпусах, что существенно облегчает выполнение ремонта и обслуживания данных изделий. Присоединение оборудования к технологическим линиям осуществляется при помощи штуцеров. Стабилизаторы этих модификаций, согласно требованиям инструкции, необходимо монтировать в магистралях или вертикально непосредственно на элементах воздухопровода, или с помощью хомутов (кронштейнов) в максимальной близости от воздушного фильтра.

Конструкция

Конструктивно изделия состоят из четырёх камер:

• Входной,
• Выходной,
• Мембранной коробки,
• Камеры усиления.

В СДВ-25 всех моделей рабочим элементом является мембрана, которая выполняет функции стабилизации и регулирования давления воздуха.
