Станции смазочные СМОЭ

Под заказ

Производитель:

Документация:

Описание
Характеристики
Отзывы

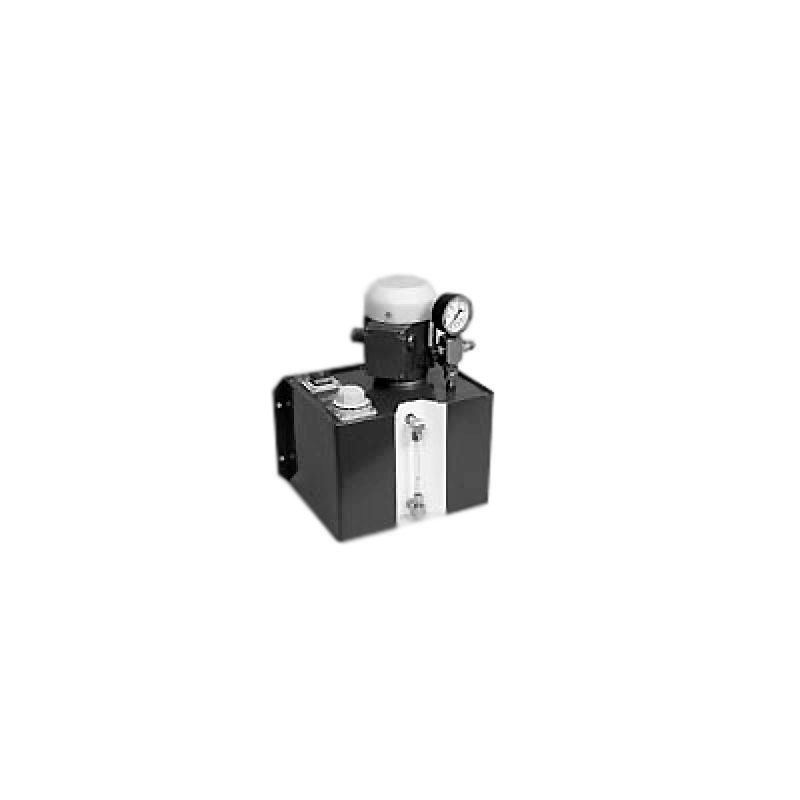

Станции смазочные СМОЭ с электрическим приводом предназначены для подачи и очистки смазочных материалов в смазочные системы компрессоров, мельниц и другого оборудования.

Структура условного обозначения

Условное обозначение станций смазочных модульных с электроприводом типа СМОЭ строится по следующей структуре:

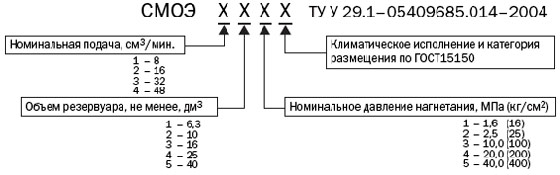

Структура условного обозначения

Пример условного обозначения станции смазочной модульной с электроприводом типа СМОЭ:

Станция смазочная модульная с электроприводом с номинальным подаваемым объемом 16 см3/мин., с объемом резервуара не менее 6,3 дм3, с номинальным давлением нагнетания 10 МПа, предназначенная для поставки в страны с умеренным климатом: СМОЭ 213 УХЛ4 ТУ У 29.1–05409685.014–2004 ;
Станция смазочная модульная с электроприводом с номинальным подаваемым объемом 16 см3/мин., с объемом резервуара не менее 25 дм3, с номинальным давлением нагнетания 10 МПа, предназначенная для поставки в страны с тропическим климатом: СМОЭ 243 О4.1 ТУ У 29.1–05409685.014–2004 .

Конструктивное исполнение

Смазочная станция типа СМОЭ состоит из бака, редуктора и электродвигателя, которые образуют привод, нагнетательного элемента, заливного фильтра, реле уровня, всасывающего фильтра, предохранительного устройства, обратного клапана манометра и прозрачной трубки.

Принцип действия

Смазочная станция работает следующим образом: вмонтированный в нагнетательный элемент плунжер под действием привода совершает возвратно-поступательное движение и тем самым обеспечивает подачу смазочного материала через всасывающий фильтр и обратный клапан в магистраль системы. При достижении максимального давления срабатывает предохранительное устройство, происходит разрыв разрывного диска и сброс смазочного материала, давление в системе падает. Давление в системе контролируется по манометру. Уровень смазочного материала в баке контролируется электрическим реле уровня и визуально по прозрачной трубке.

Эксплуатация

Станции СМОЭ работают в составе централизованных смазочных систем периодической подачи на минеральных маслах с кинематической вязкостью не ниже 17 мм2/с (сСт). Температура смазочного материала от +1°С до +50°С. Класс чистоты минеральных масел не ниже 14. Температура окружающей среды от +1°С до +40°С, относительная влажность не более 80% при температуре +25°С. Станции не рассчитаны на работу в среде, содержащей едкие газы, пары или растворы едких веществ в концентрациях, разрушающих металлы и изоляцию, а также во взрывоопасной среде.

Климатическое исполнение и категория размещения станций по ГОСТ15150: предназначенных для стран с умеренным климатом – УХЛ4, для стран с тропическим климатом - О4.1.

Технические характеристики
Типоразмеры станций	Номинальное давление нагнетания, Рном, МПа (кг/см2)	Давление срабатывания предохранительного устройства, Рmax, МПа (кг/см 2)	Номинальная вместимость резервуара, не менее, дм3	Номинальная подача, см3/мин	Масса (без смазочного материала), m, не более, кг
111	1,6 (16)	2,1 (21)	6,3	8	12,5
112	2,5 (25)	3,2 (32)	6,3	8	12,5
113	10,0 (100)	12,5 (125)	6,3	8	12,5
114	20,0 (200)	23,0 (230)	6,3	8	12,5
115	40,0 (400)	45,0 (450)	6,3	8	14,5
121	1,6 (16)	2,1 (21)	10	8	14,5
122	2,5 (25)	3,2 (32)	10	8	14,5
123	10,0 (100)	12,5 (125)	10	8	14,5
124	20,0 (200)	23,0 (230)	10	8	14,5
125	40,0 (400)	45,0 (450)	10	8	16,5
131	1,6 (16)	2,1 (21)	16	8	17,5
132	2,5 (25)	3,2 (32)	16	8	17,5
133	10,0 (100)	12,5 (125)	16	8	17,5
134	20,0 (200)	23,0 (230)	16	8	17,5
135	40,0 (400)	45,0 (450)	16	8	19,5
141	1,6 (16)	2,1 (21)	25	8	21,5
142	2,5 (25)	3,2 (32)	25	8	21,5
143	10,0 (100)	12,5 (125)	25	8	21,5
144	20,0 (200)	23,0 (230)	25	8	21,5
145	40,0 (400)	45,0 (450)	25	8	23,5
151	1,6 (16)	2,1 (21)	40	8	29,0
152	2,5 (25)	3,2 (32)	40	8	29,0
153	10,0 (100)	12,5 (125)	40	8	29,0
154	20,0 (200)	23,0 (230)	40	8	29,0
155	40,0 (400)	45,0 (450)	40	8	31,0
211	1,6 (16)	2,1 (21)	6,3	16	12,5
212	2,5 (25)	3,2 (32)	6,3	16	12,5
213	10,0 (100)	12,5 (125)	6,3	16	12,5
214	20,0 (200)	23,0 (230)	6,3	16	12,5
221	1,6 (16)	2,1 (21)	10	16	14,5
222	2,5 (25)	3,2 (32)	10	16	14,5
223	10,0 (100)	12,5 (125)	10	16	14,5
224	20,0 (200)	23,0 (230)	10	16	14,5
231	1,6 (16)	2,1 (21)	16	16	17,5
232	2,5 (25)	3,2 (32)	16	16	17,5
233	10,0 (100)	12,5 (125)	16	16	17,5
234	20,0 (200)	23,0 (230)	16	16	17,5
241	1,6 (16)	2,1 (21)	25	16	21,5
242	2,5 (25)	3,2 (32)	25	16	21,5
243	10,0 (100)	12,5 (125)	25	16	21,5
244	20,0 (200)	23,0 (230)	25	16	21,5
251	1,6 (16)	2,1 (21)	40	16	29,0
252	2,5 (25)	3,2 (32)	40	16	29,0
253	10,0 (100)	12,5 (125)	40	16	29,0
254	20,0 (200)	23,0 (230)	40	16	29,0
311	1,6 (16)	2,1 (21)	6,3	32	13,5
312	2,5 (25)	3,2 (32)	6,3	32	13,5
313	10,0 (100)	12,5 (125)	6,3	32	13,5
314	20,0 (200)	23,0 (230)	6,3	32	13,5
321	1,6 (16)	2,1 (21)	10	32	15,5
322	2,5 (25)	3,2 (32)	10	32	15,5
323	10,0 (100)	12,5 (125)	10	32	15,5
324	20,0 (200)	23,0 (230)	10	32	15,5
331	1,6 (16)	2,1 (21)	16	32	18,5
332	2,5 (25)	3,2 (32)	16	32	18,5
333	10,0 (100)	12,5 (125)	16	32	18,5
334	20,0 (200)	23,0 (230)	16	32	18,5
341	1,6 (16)	2,1 (21)	25	32	22,5
342	2,5 (25)	3,2 (32)	25	32	22,5
343	10,0 (100)	12,5 (125)	25	32	22,5
344	20,0 (200)	23,0 (230)	25	32	22,5
351	1,6 (16)	2,1 (21)	40	32	30,0
352	2,5 (25)	3,2 (32)	40	32	30,0
353	10,0 (100)	12,5 (125)	40	32	30,0
354	20,0 (200)	23,0 (230)	40	32	30,0
411	1,6 (16)	2,1 (21)	6,3	48	14,5
412	2,5 (25)	3,2 (32)	6,3	48	14,5
413	10,0 (100)	12,5 (125)	6,3	48	14,5
421	1,6 (16)	2,1 (21)	10	48	16,5
422	2,5 (25)	3,2 (32)	10	48	16,5
423	10,0 (100)	12,5 (125)	10	48	16,5
431	1,6 (16)	2,1 (21)	16	48	19,5
432	2,5 (25)	3,2 (32)	16	48	19,5
433	10,0 (100)	12,5 (125)	16	48	19,5
441	1,6 (16)	2,1 (21)	25	48	23,5
442	2,5 (25)	3,2 (32)	25	48	23,5
443	10,0 (100)	12,5 (125)	25	48	23,5
451	1,6 (16)	2,1 (21)	40	48	31,0
452	2,5 (25)	3,2 (32)	40	48	31,0
453	10,0 (100)	12,5 (125)	40	48	31,0
