Станция смазочная И-СЭ-10/0,5

Станция смазочная И-СЭ-10/0,5 предназначена для подачи жидкого смазочного материала к импульсным смазочным питателям и служат для комплектации импульсных смазочных систем с электроприводом.

Конструктивное исполнение

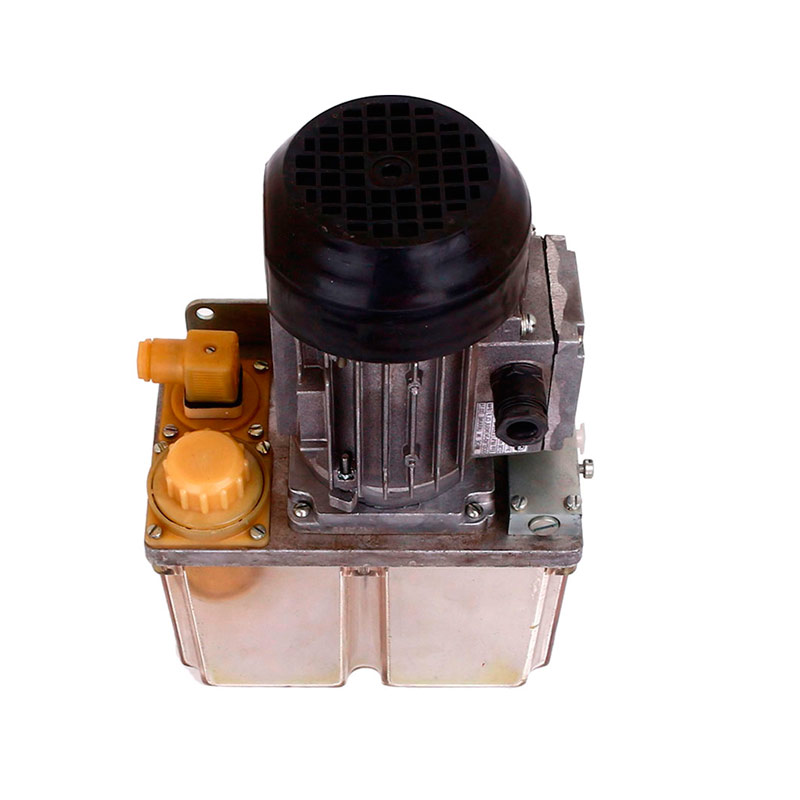

Станция состоит из бака, закрытого крышкой, к которой крепятся насосная установка в виде шестеренного насоса с электродвигателем, клапанная коробка с дросселем выпуска воздуха, реле уровня и заливной фильтр с воздушным фильтром.

Бак вместимостью 2,5 дм³ выполнен из прозрачной пластмассы. Места для крепления станций с этим баком расположены на крышке. Бак вместимостью 10 дм ³ металлический имеет места для крепления станции, а также маслоуказатели верхнего и нижнего уровней.

Эксплуатация

Станции И-СЭ-10/0,5 работают на чистых минеральных маслах, вязкость которых от 30 до 600мм2/с при температуре масла от +5°С до +50°С и температуре окружающей среды от +1°С до +40°С. Класс чистоты масла должен быть не ниже 14.

Климатическое исполнение и категория размещения смазочных станций, предназначенных для стран с умеренным климатом - УХЛ4, для стран с тропическим климатом - О4.1
