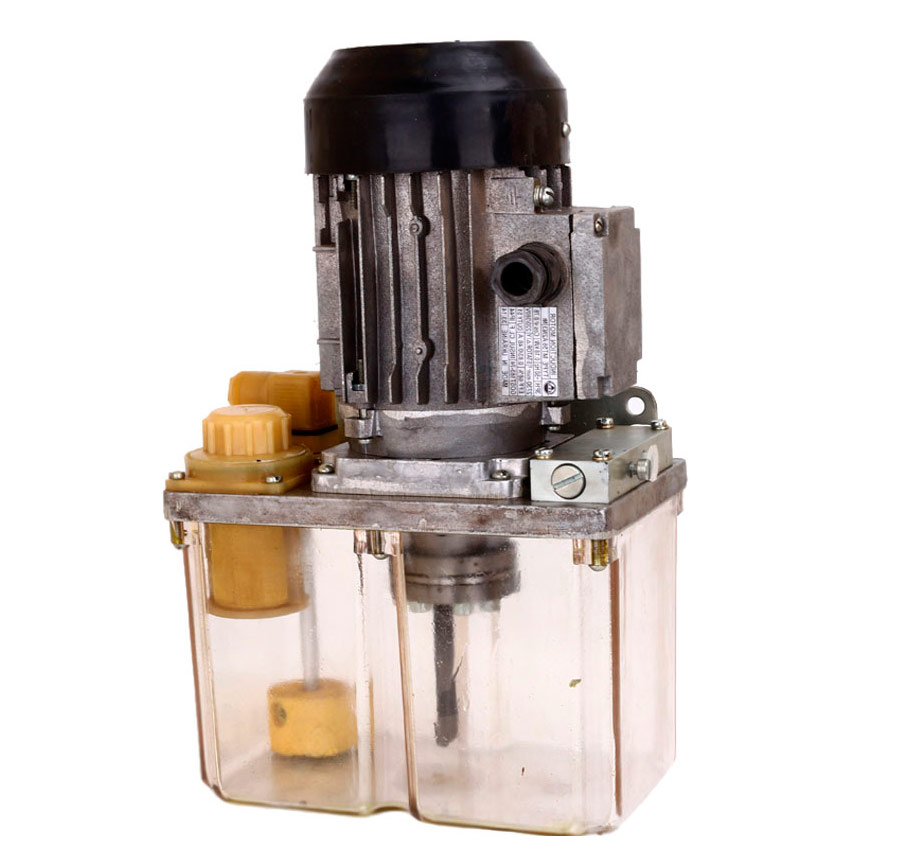

Станция смазочная И-СЭ-2,5/0,5

Станция И-СЭ-2,5/0,5 предназначена для подачи жидкого смазочного материала к импульсным смазочным питателям и служат для комплектации импульсных смазочных систем с электроприводом.

Конструктивное исполнение

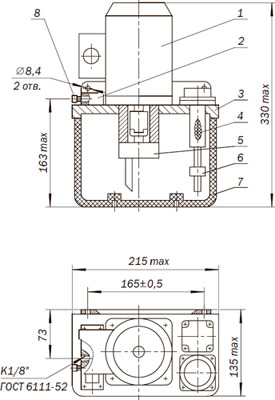

Станция состоит из бака 7, закрытого крышкой 3, к которой крепятся насосная установка в виде шестеренного насоса 5 с электродвигателем 1, клапанная коробка 2 с дросселем 8 выпуска воздуха, реле уровня 6 и заливной фильтр 4 с воздушным фильтром.

Бак вместимостью 2,5 дм³ выполнен из прозрачной пластмассы. Места для крепления станций с этим баком расположены на крышке. Бак вместимостью 10 дм ³ металлический имеет места для крепления станции, а также маслоуказатели верхнего и нижнего уровней.

Схема станции И-СЭ-2,5/0,5

Структура условного обозначения

Пример условного обозначения смазочной станции с электроприводом для импульсных систем с вместимостью бака 2,5 дм3 и подачей 0,5 л/мин для стран с тропическим климатом: и–СЭ–2,5/0,5 О4.1 ТУ2-053-1623-82

Эксплуатация

Станции работают на чистых минеральных маслах, вязкость которых от 30 до 600мм2/с при температуре масла от +5°С до +50°С и температуре окружающей среды от +1°С до +40°С. Класс чистоты масла должен быть не ниже 14.

Климатическое исполнение и категория размещения смазочных станций, предназначенных для стран с умеренным климатом - УХЛ4, для стран с тропическим климатом - О4.1.
