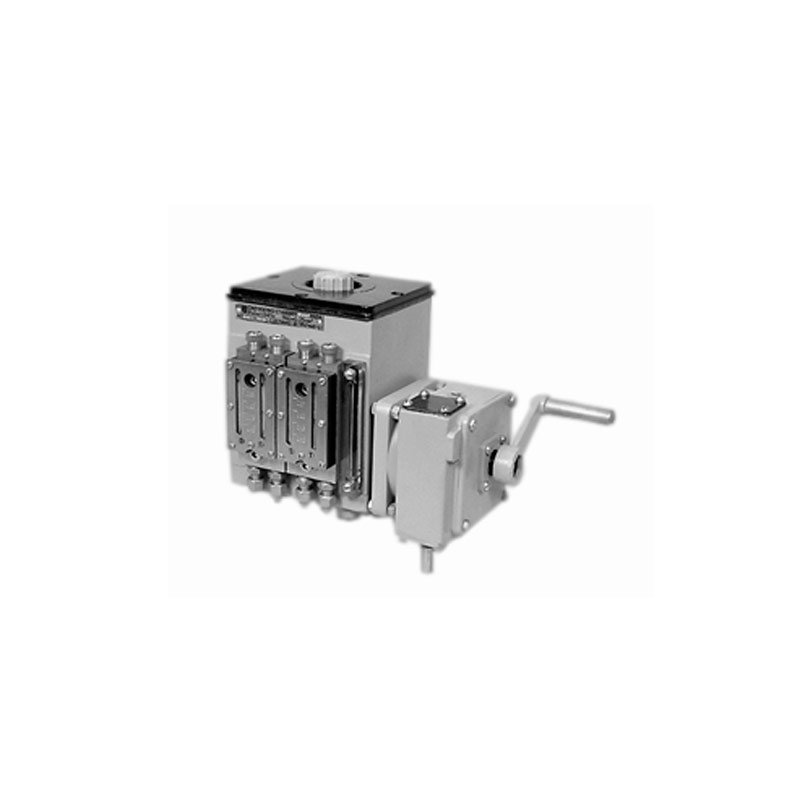

Станция смазочная многоотводная
Станция смазочная многоотводная предназначена для подачи жидкого смазочного материала при номинальном давлении 10 МПа (100 кгс/см2), кинематической вязкостью от 10 до 1500 мм2/с к трущимся поверхностям машин, работающих в закрытых помещениях при температуре смазочного материала и окружающей среды от +1°С до +55°С. Класс чистоты смазочного материала не ниже 12.
Конструктивное исполнение
Станция состоит из корпуса 10, насосных секций 1 и привода. Корпус станции служит резервуаром для смазочного материала и базой для монтажа всех узлов и деталей.
На передней стенке корпуса установлены насосные секции и маслоуказатель. В боковых стенках корпуса смонтирован на подшипниках вал с кулачками. С одной стороны вал закрыт крышкой 2, с другой стороны расположен привод.
В боковых стенках выполнены отверстия для слива смазочного материала, закрываемые пробками 11. Для крепления станции при монтаже в нижней части корпуса выполнены крепежные отверстия. В крышке 4 корпуса помещены воздушный 16 и заливной 5 фильтры.

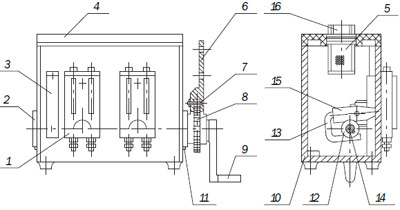

Схема станции смазочной многоотводной
Структура условного обозначения
Пример условного обозначения смазочной станции : Станция 11–04–0 УХЛ4 ГОСТ 3564–84, где:
- 1 - исполнение по типу приводного устройства:
- 1 - со свободным концом вала;
- 2 - с качательным приводом;
- 3 - с редуктором;
- 4 - с электроприводом.
- 1 - расположение приводного устройства относительно устройства визуального контроля:
- 1 – правое,
- 2 - левое;
- 04 - число отводов: 02, 04, 08, 12;
- 0 - расположение выходного вала редуктора:
- 1 - вверх со смещением к задней стенке корпуса;
- 2 - вниз о смещением к передней стенке корпуса;
- 3 - вперед вверху;
- 4 - назад внизу;
- 5 - вниз со смещением к задней стенке корпуса;
- 6 - вперед внизу;
- 7 - вверх со смещением к передней стенке корпуса
- 8 - назад вверху;
- 0 - для исполнений с другими видами приводов;
- УХЛ - климатическое исполнение и категория размещения по ГОСТ15150:
- для стран с умеренным климатом – УХЛ4;
- для стран сторпическим климатом – О4.1.
| Модификации (число отводов станции) | 2 | 4 | 8 | 12 |
|---|---|---|---|---|
| Номинальный подаваемый объем смазочного материала в один отвод за один оборот эксцентрикового вала станции, см3, не мене | 0,25 | 0,25 | 0,25 | 0,25 |
| Диапазон регулирования подаваемого объема смазочного материала в один отвод за один оборот эксцентрикового вала станции, см3 | 0,025 – 0,25 | 0,025 – 0,25 | 0,025 – 0,25 | 0,025 – 0,25 |
| Номинальное давление, МПа | 10 | 10 | 10 | 10 |
| Частота вращения эксцентрикового вала станции, об/с (об/мин), для исполнений 1-3 | 0,04 – 0,4 (2,4 – 24) | 0,04 – 0,4 (2,4 – 24) | 0,04 – 0,4 (2,4 – 24) | 0,04 – 0,4 (2,4 – 24) |
| Частота вращения эксцентрикового вала станции, об/с (об/мин), для исполнений 4 | 0,156 (9,4) | 0,156 (9,4) | 0,156 (9,4) | 0,156 (9,4) |
| Номинальная вместимость бака станции, дм3 | 2,5 | 2,5 | 6,3 | 10 |
| Мощность на валу привода, КВт, не более | 0,05 | 0,06 | 0,07 | 0,09 |
| Масса станции для исполнения 1, кг | 8 | 10 | 16 | 24 |
| Масса станции для исполнения 2, кг | 10 | 12 | 18 | 26 |
| Масса станции для исполнения 3, кг | 11 | 13 | 19 | 27 |
| Масса станции для исполнения 4, кг | 15 | 17 | 23 | 31 |
