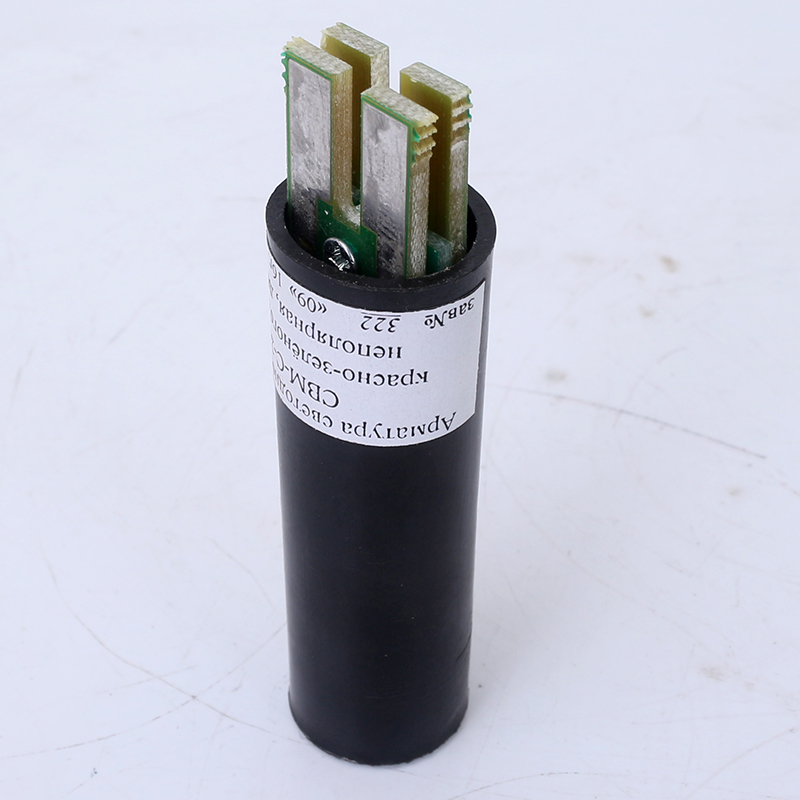

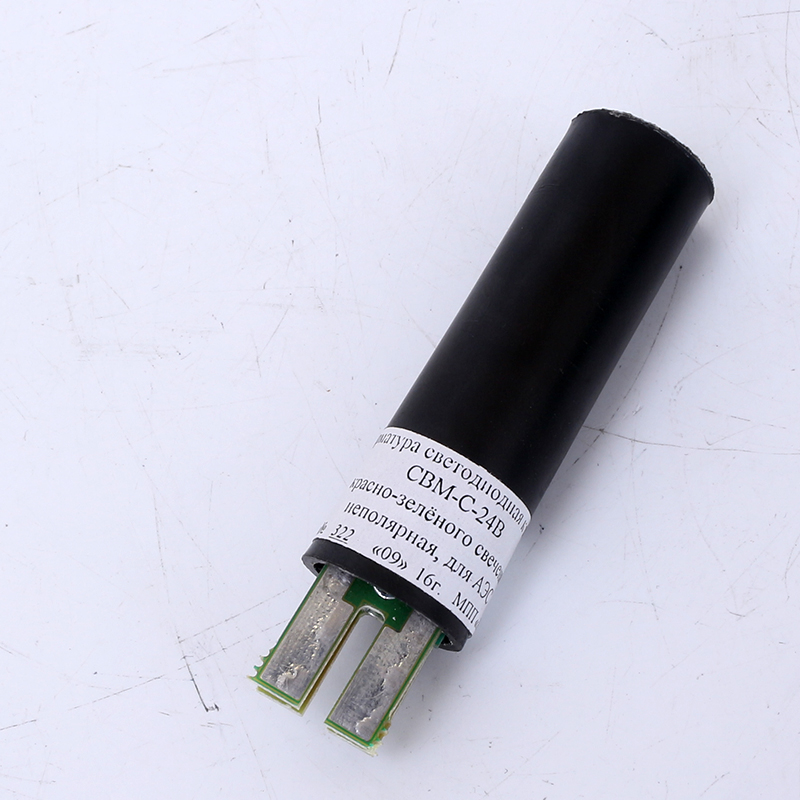

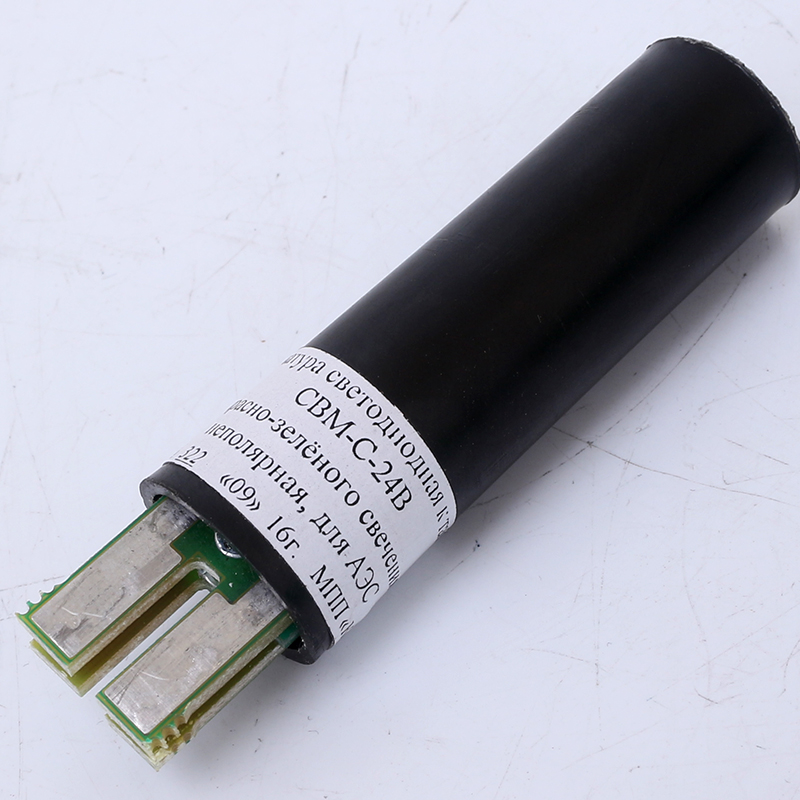

Светодиодное табло СВМ-С
Светодиодное табло СВМ-С предназначено для индикации двумя цветами в цепях 220В с штатным гасящим резистором 2.4-4.7к в замен ламп типа КМ-24-90 и КМ-60-55.
Модификации
Светодиодное табло изготавливается в двух модификациях:
- СВМ-С-(60-55)мА,
- СВМ-С-(24-60)В.
Конструктивное исполнение
Светодиодное табло СВМ-С состоит из:
- Диффузного экрана.
- Штатного корпуса.
- Светодиодов.
- Печатной платы.
- Печатных контактов.

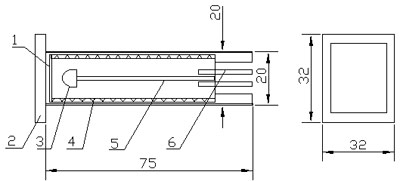

Рис.1. Схема светодиодного табло СВМ-С
Комплект поставки
- Арматура светодиодная СВМ-С-ХХ-ХХ - 1 шт.
- Полиэтиленовый пакет - 1 шт
- Коробка (при партии не менее 30 шт.) - 1 шт
- Паспорт - 1 шт
Гарантии изготовителя
Гарантийный срок эксплуатации - 24 месяца со дня ввода в эксплуатацию при соблюдении условий эксплуатации, транспортирования и хранения.
Срок службы - 10 лет
| Модификации | СВМ-С-(60-55)мА | СВМ-С-(24-60)В |
|---|---|---|
| Напряжение питания | 220В (через штатный резистор 2.4-4.7кОм) | от 24В до 60В |
| Начальный ток зажигания | 0.015А | 0.010А |
| Напряжение зажигания | - | 50% от напряжения питания |
| Угол поля зрения | 90° | 90° |
| Температурный диапазон | от -10°C до +40°C | от -10°C до +40°C |
| Комбинация цветов подсветки | Кр.-Зел. Кр.-Син | Кр.-Зел. Кр.-Син |
| Срок службы | 10 лет | 10 лет |
