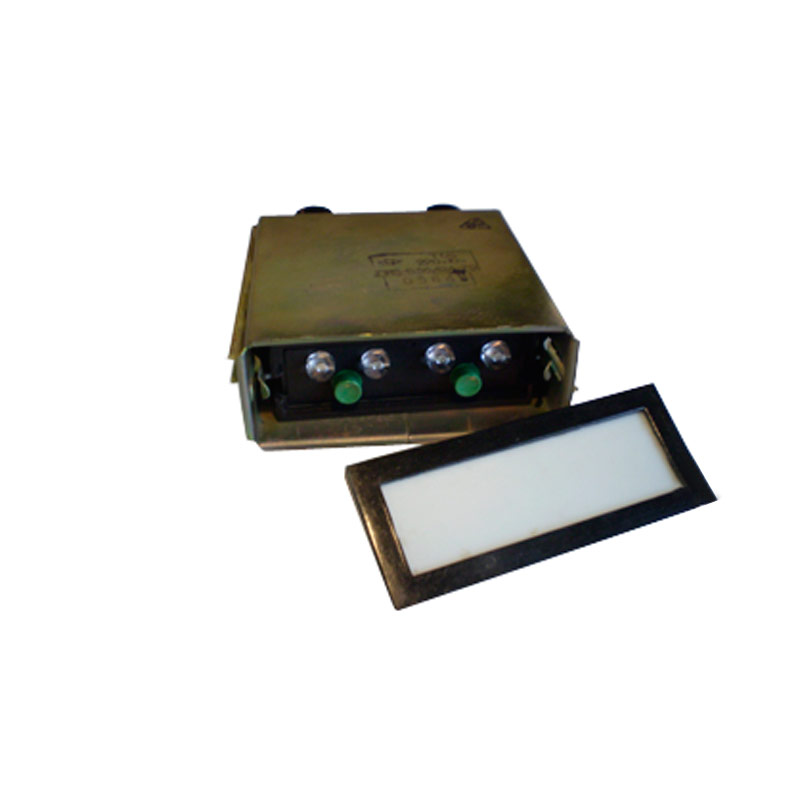

Светодиодное табло ТСБ

Светодиодное табло ТСБ-С-АФ сигнализации для пультов и панелей управления АЭС, ТЭС и других промышленных объектов предназначена для замены лампового табло ТСБ без изменения принципиальных схем питания и управления, а также конструкции посадочных мест.

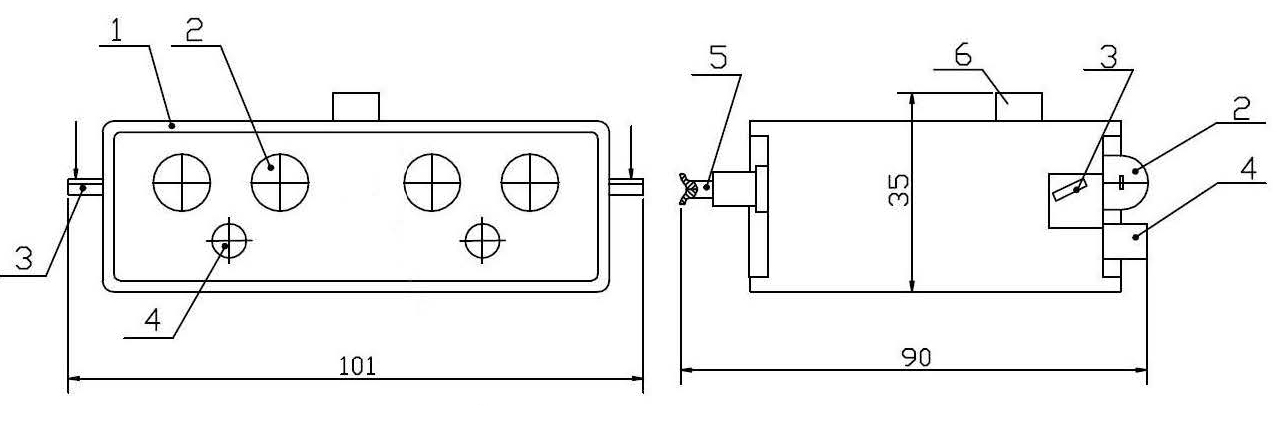

Рис.1 Габаритные размеры ТСБ-С-АФ без штатного корпуса

1 – корпус;

2 – светодиоды;

3 – пружинная защелка;

4 – фальшь кнопки;

5 – подпружиненные контакты.

6 – уступ.

Конструктивное исполнение

Электрическое соединение колодок ТСБ с коструктивом ТСБ-С-АФ – при помощи 4-х независимых, плавающих с ловителями, подпруженных контактов. Встроенное в ТСБ-С-АФ пружинная защелка обеспечивает фиксацию заклиниванием внутри корпуса ТСБ. Снятие фиксации и съём табло производится ключом. Установка табло ТСБ-С-АФ, АФР, АФРП производится за несколько секунд, как в рабочем состоянии или нерабочем. Операция заключается в снятии лампы, с цоколем В45, подачей табло ТСБ-С-АФ, АФР, АФРП внутрь штатного корпуса ТСБ, до момента защелкивания. Не влияет на установку и функционирование обломанные ламели байонетного присоединения карболитовых гнезд штатного табло (лампы нельзя зафиксировать).

Не влияет высокая температура приблизительно 180°С на начальные условия работы (разогрев лампами штатного корпуса) ТСБ-С-АФ, АФР, АФРП.

Особенности

Табло ТСБ-С-АФ – табло адаптивного типа:

• произвольное напряжение питания в диапазоне 30В-265В переменного и постоянного напряжения.
• отсутствие реакции светимости на импульсные провалы и перенапряжения 30В-420В.
• адаптация к аварийным ситуациям контактных соединений (отсутствие контакта, обрыва проводоа, замыкание, мерцание контактного соединения, увеличения переходного сопротивления контактов и клемных зажимов).
• адаптация тока светодиодов к температуре окружающей среды (температурная коррекция).
• автоматическая коррекция токов светодиодов при отказе одного или нескольких кластеров матричного светодиода.

Защиты:

• дублирование 2-х кратное (4 матричных светодиода, каждый состоит из 4-х кластеров соединенных параллельно).
• Защита от перенапряжений – порог срабатывания 420-460В.
• Быстрая токовая защита.
• Стабилизация тока светодиода в диапазоне питающих напряжений.
• Термозащита.
• Независимость тока стабилизации светодиодов от разброса их параметров.
• Отказ одного или трёх светодиодов не приводит к катастрофическому отказу табло

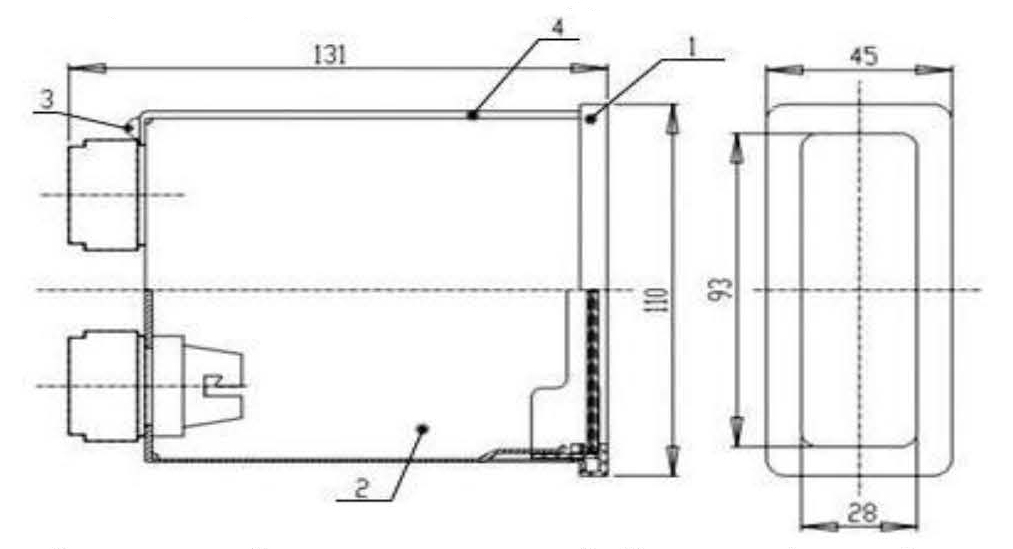

Рис.2 Габаритные размеры ТСБ-С-АФ со штатным корпусом

1 – рамка;

2 – корпус стальной;

3 – винт;

4 – скоба.
