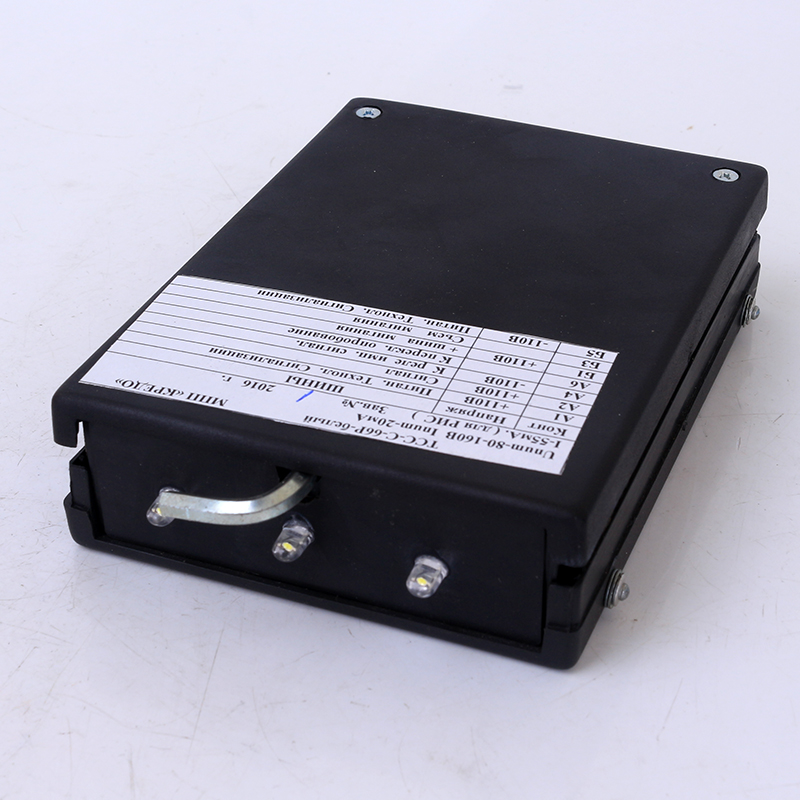

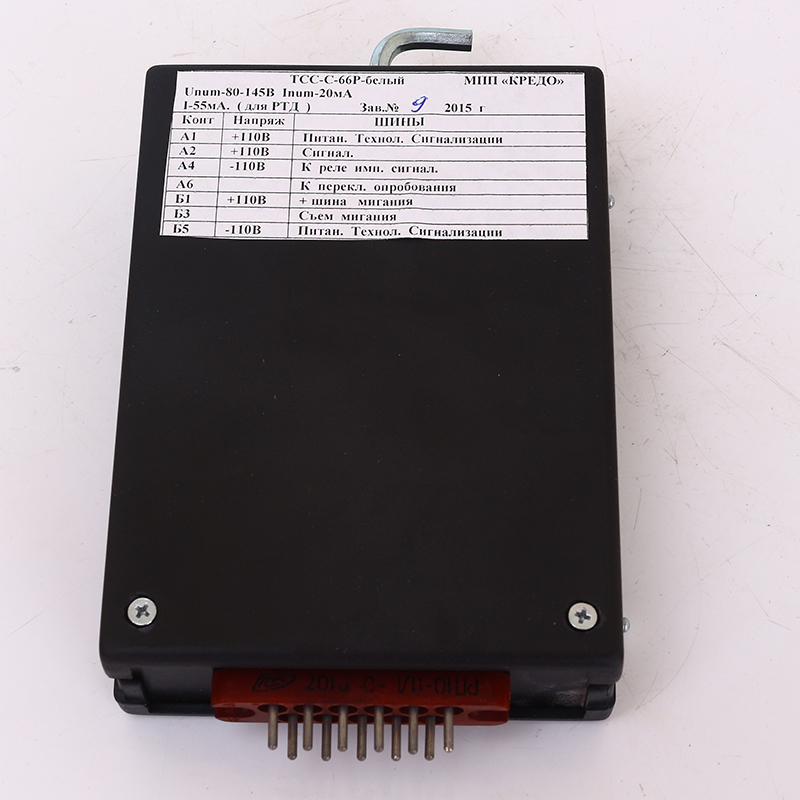

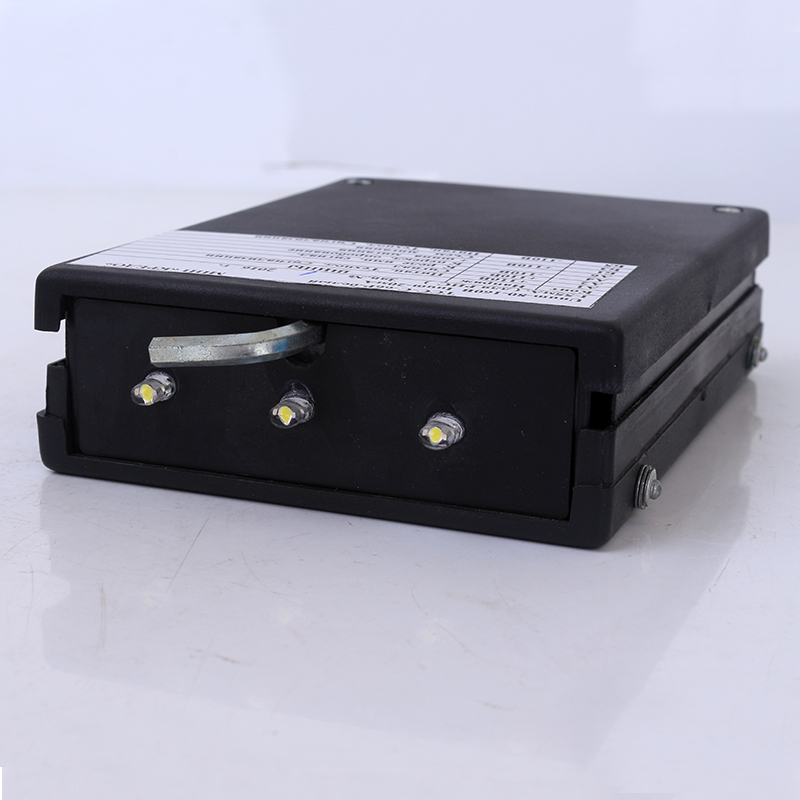

Светодиодное табло ТСС-66

Светодиодное табло ТСС-66 предназначено для отображения информации о состоянии технологического процесса АЭС, ТЭС и промышленных объектов.

Особенности

• Заменяет лампы накаливания в табло ТСС без изменения конструктива и схем питания.
• Не содержит электромеханических реле.
• Помехозащищенно по всем подключенным шинам.
• Электрическое соединение ТСС-С-66Р - разъем РП-10-11 или РШАВ-14.
• ТСС-С-66К - вывод провода на колодку (табло старого типа).
• Функции выполняемые ТСС-С-66 в электронном виде полностью соответствуют ламповому аналогу.

Комплект поставки

• Светодиодное табло ТСС-66 - 1 шт
• Полиэтиленовый пакет - 1 шт
• Коробка ( при партии не меньше 50 шт)

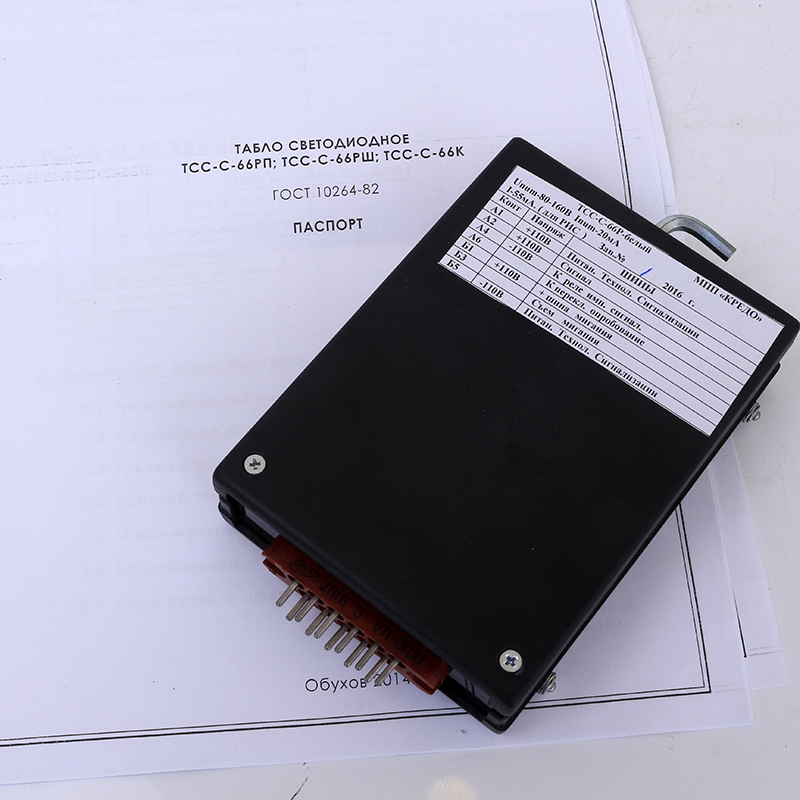

• Паспорт - 1 шт

Устройство и принцип действия

Светодиодное табло ТСС-66 работает в таких режимах:

• Опробование - проверка работоспособности светодиодов.
• Режим возбуждения импульсного реле тока (РИС.РТД) соответственно звукового сигнала предупреждающего персонал о включении табло.
• Режим мигания - подключение табло к шине мигания.
• Сьем режима мигания (штатной кнопкой)
• Режим постоянного свечения - после нажатия кнопки съем.
• Ожидание - транспорант табло не светится

Светодиодное табло ТСС-66 состоит из:

1. Пластмассового корпуса.
2. Штатного корпуса.
3. Светодиодов.
4. Разъема.
5. Ручки выдвижной,поворотной.

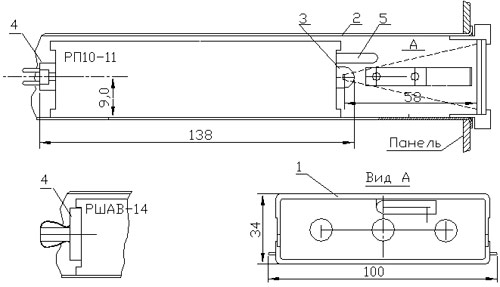

Рис.1. Схема светодиодного табло ТСС-66

Гарантии

• Гарантийный срок эксплуатации - 24 месяца со дня ввода в эксплуатации при соблюдении условии эксплуатации, транспортирования и хранения.
• Срок службы - 10 лет
