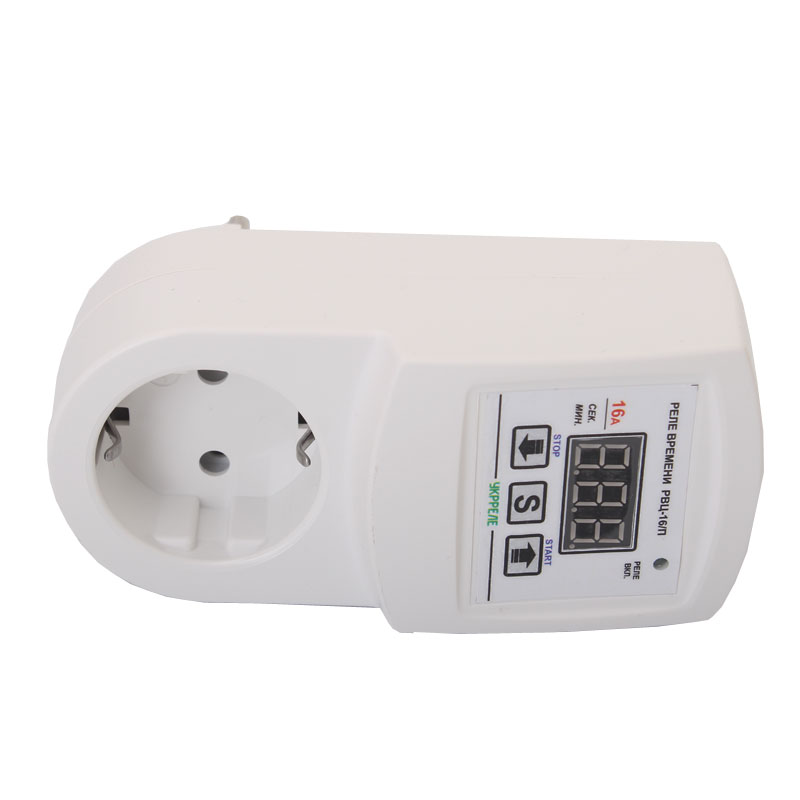

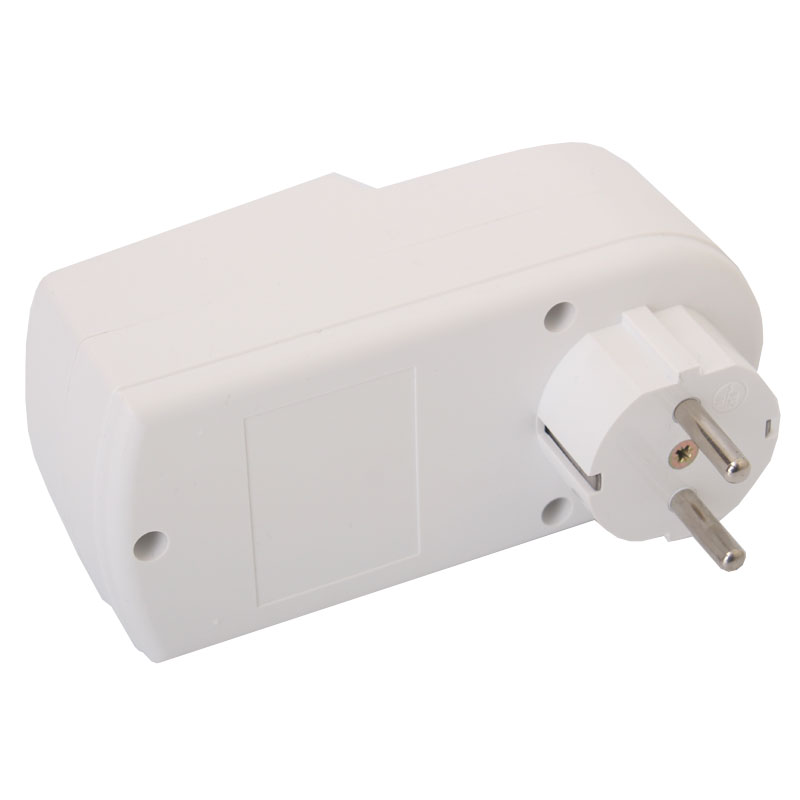

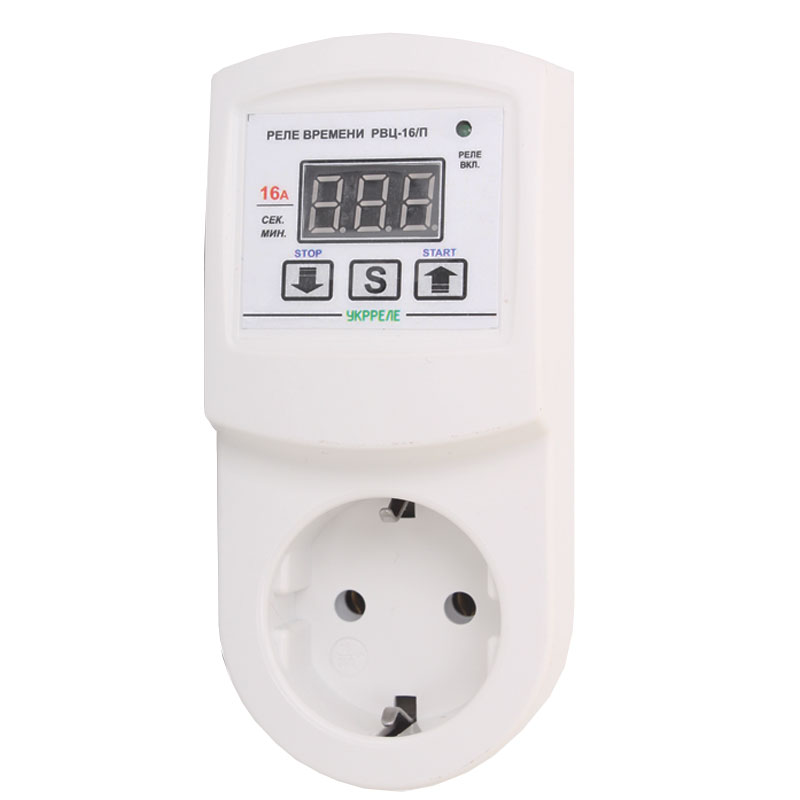

Таймер РВЦ-16/П

Таймер РВЦ-16/П предназначен для управления технологическими процессами, где требуется циклическое включение - выключение устройств.

Принцип действия

При первоначальном подключении таймера к сети питания на индикаторе высвечиваются символы [- 0 - ], сигнализирующие о том, что прибор находится в режиме ожидания (реле выключено. Меню изменения параметров.Вход в меню осуществляется нажатием кнопки S. Изменять значения можно при помощи кнопок ▲и ▼. Запись текущего значения с переходом к следующему пункту меню осуществляется нажатием кнопки S.

• интервал «работа» (реле включено);
• выбор единиц измерения для интервала «работа»:[SEc] - секунды,[ňi n] - минуты;
• интервал «простой» (реле выключено);
• выбор единиц измерения для интервала «простой»:[SEc] - секунды,[ňi n] - минуты;
• выбор цикличности [ cOF ] - прибор отрабатывает один цикл и переходит в режим ожидания, [cOn]- прибор циклически выполняет заданную программу до отключения питания, либо принудительной остановки.
• автозапуск[ cOF ]- автозапуск выключен, т.е. при подаче питания, таймер переходит в режим ожидания,
• [ cOn ] - автозапуск включен, т.е. при подаче питания, таймер начинает выполнять заданную программу.

Запуск и остановка таймера.РВЦ-10/D запускается при помощи различных цепей пуска (постоянный ток 24 В, переменный ток 220 В, кнопка без фиксации).РВЦ-16/П запускается при помощи кнопки ▲(ПУСК).

Остановка выполнения программы в таймере РВЦ-10/D осуществляется при помощи подключенной кнопки без фиксации,либо при помощи кнопки ▼(СТОП), либо при помощи кнопки S(с переходом в меню изменения параметров). Остановка выполнения программы в таймере РВЦ-16/П осуществляется при помощи кнопки ▼(СТОП), либо при помощи кнопки S(с переходом в меню изменения параметров)
