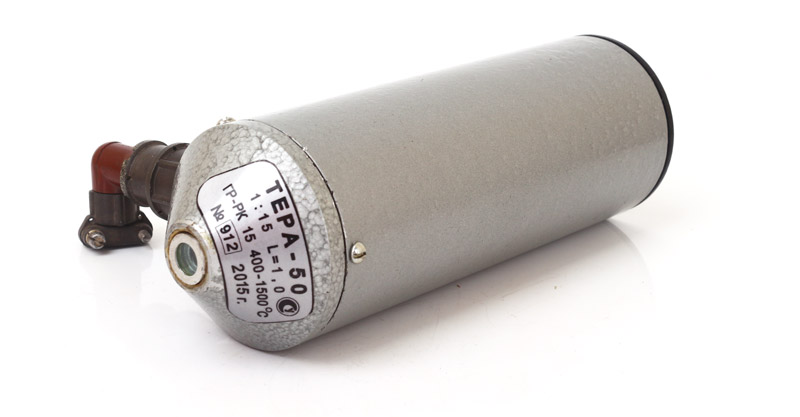

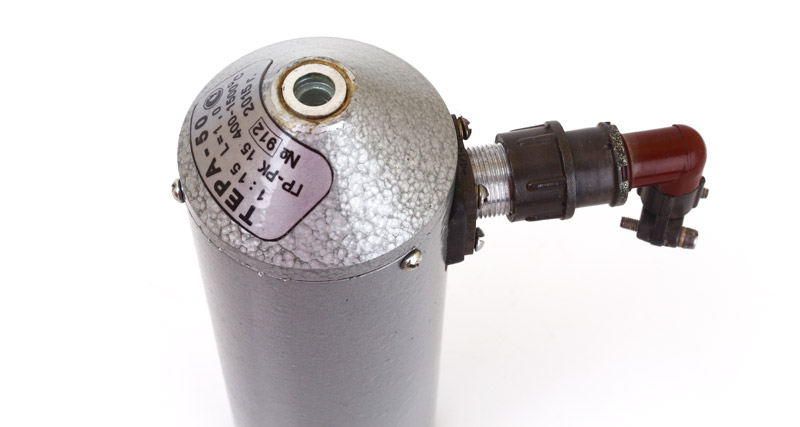

Телескоп радиационных пирометров "Тера-50 РК-15"

Телескоп радиационных пирометров широко используется в металлургической, машиностроительной, химической и других отраслях промышленности для измерения температуры неподвижных или перемещающихся с неболь­шой скоростью объектов.

Комплектность

В стандартный набор поставки телескопа Тера-50 РК-15 входит:

• измерительный телескоп,
• защитный кожух,
• элементы крепления,
• технический паспорт.

Устройство и принцип действия

Принцип действия телескопа основан на измерении теплового излучения нагретого, тела.

Лучистый по ток, испускаемый нагретым телом, концентрируется линзой на термоприёмник, который преобразует энергию излучения в электрическую. Электрический сигнал измеряется с помощью электроизмерительного прибора. Так как различные тела при одинаковой температуре излучают неодинаковое количество энергии (различное физическое состояние), то истинная температура будет отличаться от измеренной (радиальной). Значение переводного коэффициента берут из специальных таблиц или вводят оптическим (электрическим) путём корректировку в показания пирометра по показаниям другого прибора(например, термопара.

Телескоп состоит Тера-50 из непосредственно телескопа, преобразующего лучистую энергию в электрическую, и защитной арматуры, служащей для монтажа телескопа на объекте и для защиты его от воздействия высоких температур, пламени, брызг, пыли

Модификации

Телескопы, в зависимости от измеряемой температуры, выпускаются со следующими градуировками:

• РК-15(предел измерения температуры 400 - 1500°С);
• РС-20(предел измерения температуры900 - 2000°С);
• РС-25(предел измерения температуры 1200 - 2500°С).

Условия эксплуатации

Для компенсации воздействия температуры окружающей - среды на корпус телескопа, а следовательно, на «холодные концы» термобатареи, параллельно с ней включается компенсационное сопротивление из медной проволоки, намотанной на основание термобатареи. Благодаря этой компенсации телескоп может надёжно работать при температуре корпуса до 100°С. Размеры излучателей и расстояние до них от излучаемого тела связываются соотношением, называемым показателем визирования, т.е. отношением наибольшего диаметра круга, условно вписанного в поверхность излучателя, к расстоянию от линзы объект до излучателя.

Считается при этом, что поверхность нагретого тела перпендикулярна к оптической оси телескопа. Относительнпя влажность не более 80 %.
