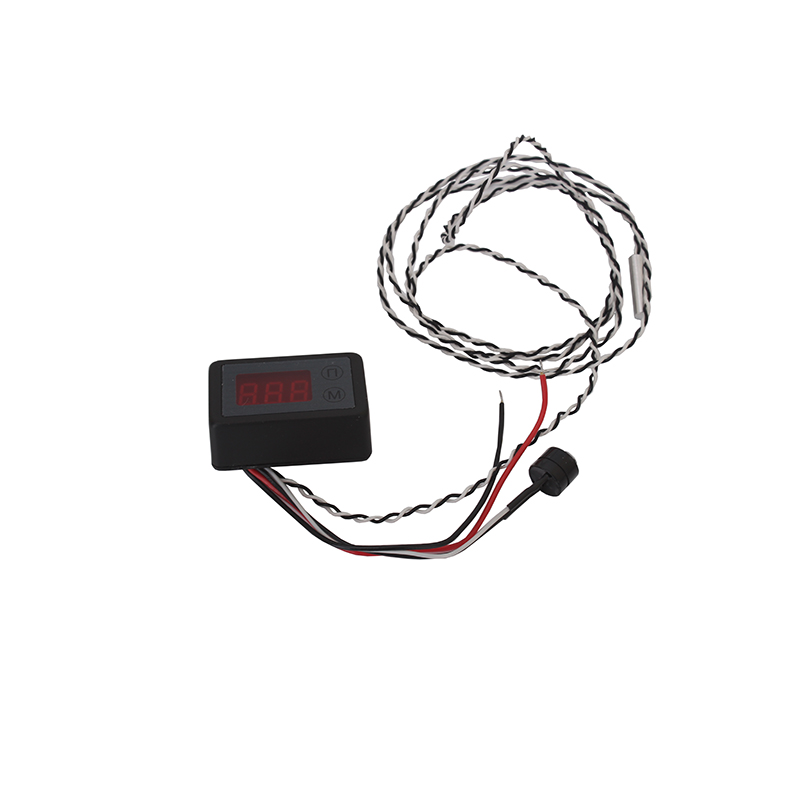

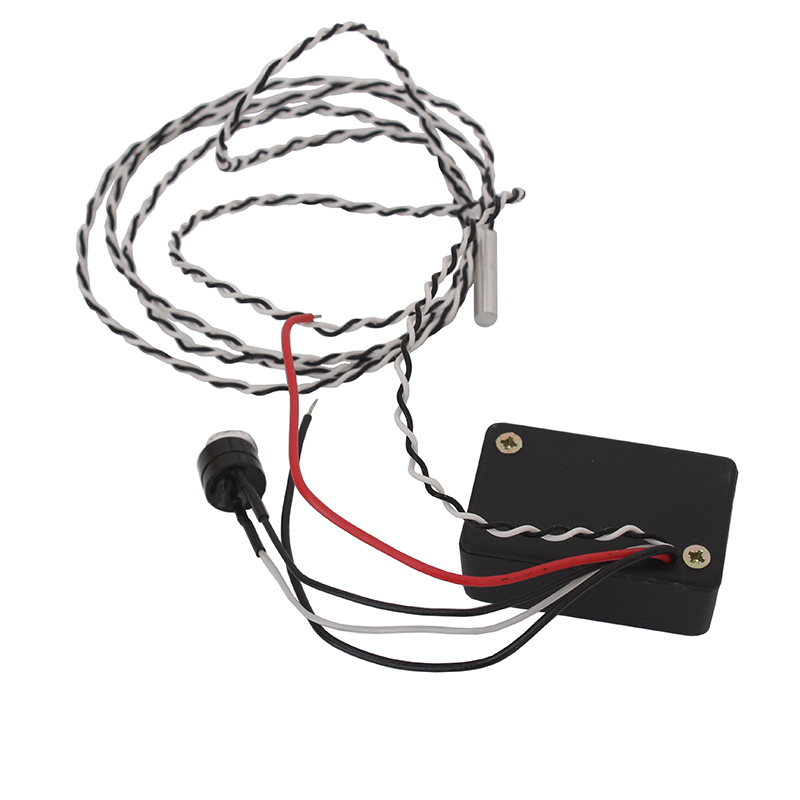

Термометр-сигнализатор ТС-3D-а

Термометр-сигнализатор ТС-3D-а предназначен для подачи звукового сигнала при достижении заданной температуры (при нагреве или охлаждении), а также при попадании в диапазон или при выходе из рабочего диапазона.

Устройство и принцип действия

Встраиваемый цифровой термометр-сигнализатор ТС-3D-а заданной температуры может работать в следующих режимах:

• измерение и индикация температуры на экране, функции сигнализации не используются.
• сигнализация перегрева — сигнал подается, когда температура поднимается выше установленного значения.
• сигнализация остывания — сигнал подается, когда температура опускается ниже установленного значения.
• сигнализация внутри диапазона — сигнал подается, пока температура находится в рамках какого-то температурного диапазона. Сигнал прекращается, если температура поднимается выше установленного верхнего значения или опускается ниже установленного нижнего значения.
• сигнализация вне диапазона — сигнал подается, если температура поднимается выше установленного максимального значения, или опускается ниже установленного минимального значения.

Прибор ТС-3D-а содержит настройки «критической» температуры и гистерезиса, при этом гистерезис используется в том числе и для задания температурных диапазонов. Настройка режимов работы — «нагрев», «охлаждение», «в диапазоне», «вне диапазона». Кроме того, можно выбрать тип сигнализации — постоянную или прерывистую.

Корпусной термометр-сигнализатор доступен в двух модификациях: для крепления на плоскую поверхность или на любую трубу.
