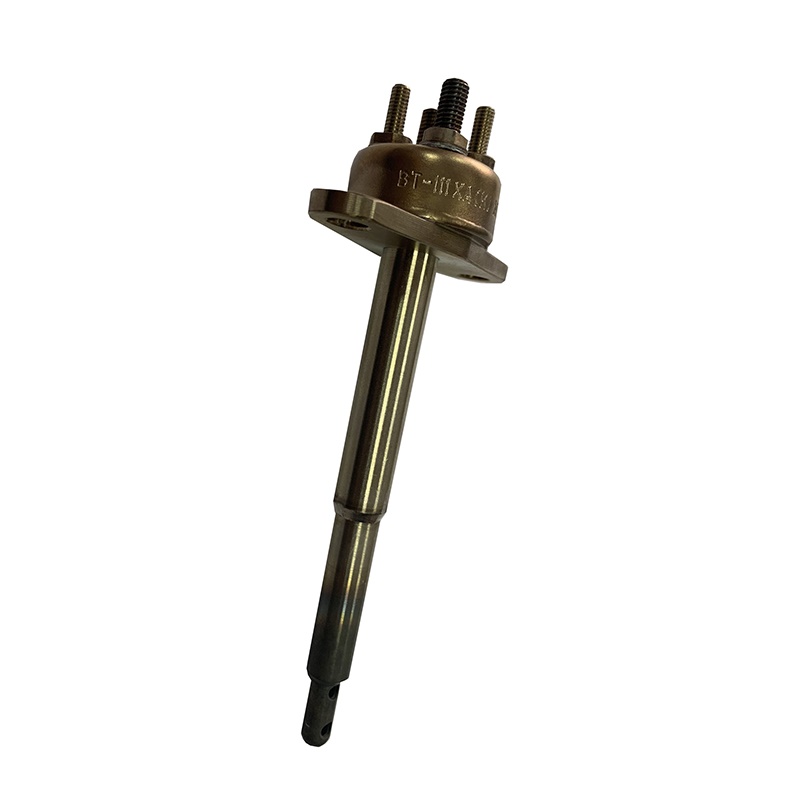

Термопара ВТ-111 служит для преобразования температуры потока рабочей среды, проходящего через камеру торможения, в термоэлектродвижущую силу (ТЭДС) с выдачей двух автономных напряжений постоянного тока, пропорциональных воспринимаемой температуре.

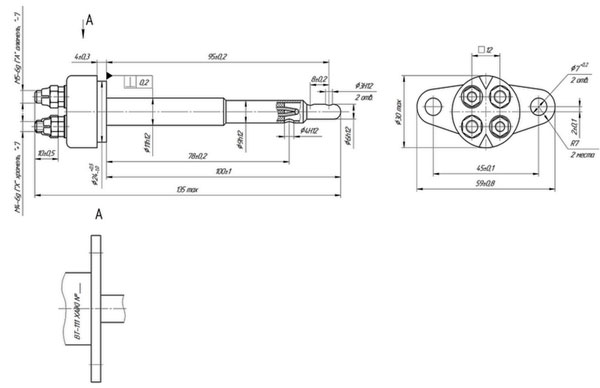

Рис.1. Габаритный чертеж термопары ВТ-111
Рис.1. Габаритный чертеж термопары ВТ-111

ПараметрыЗначение
Номинальная статическая характеристика (НСХ) термоэлементов термопарыДСТУ 2837 для материала хромель-алюмель, ХА (К)
Отклонение ТЭДС термопары от НСХ в рабочем диапазоне измерения температурне более 3С
Электрическое сопротивление изоляции:
  • в нормальных климатических условиях;
  • при температуре рабочих концов 650 - 50С;
  • при температуре рабочих концов 1000 - 50С;
  • при кратковременном забросе температуре рабочих концов до 1200С;
  • для термопар, бывших в эксплуатации.
0,5 МОм
0,07 МОм
0,005 МОм
0,001 МОм
0,02 МОм
Обеспечивает выдачу двух сигналов по температуре в диапазонеот минус 65 до 1200 С
Рабочий диапазон измерения температур от минус 0 до 1000 С.
Показатель тепловой инерции датчикане более 2.5 с
Относительная влажность до 100% при температуредо 35 С
Синусоидальная вибрацияв диапазоне частот от 5 до 2000 Гц (до 30g).
Атмосферное пониженное давление12 кПа (90 мм рт. ст.).
Повышенная температура в зоне головкирабочая температура 315С, предельная – 400С
Масса термопарыне более 0,2 кг.
