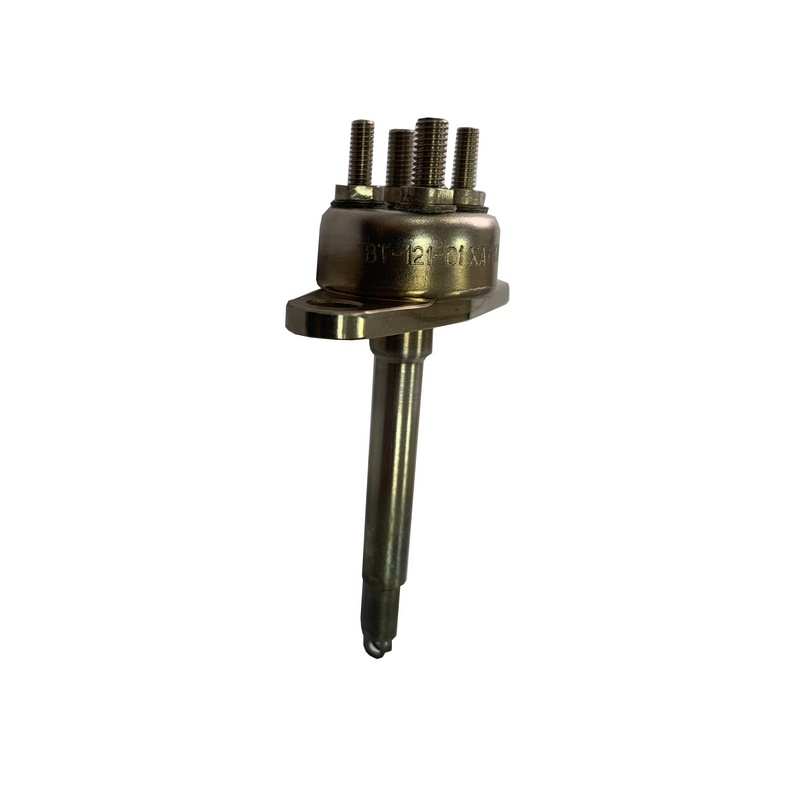

Термопара ВТ-121 служит для преобразования температуры газового потока в термоэлектродвижущую силу (ТЭДС).

Конструкция

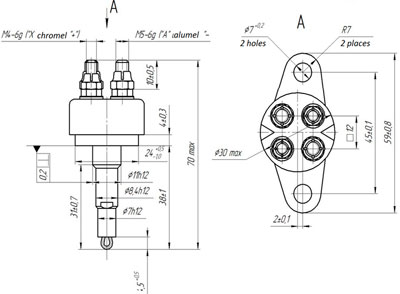

Рис.1. Чертеж термопары ВТ-121

Термопара выдает два автономных напряжения постоянного тока, пропорциональных воспринимаемой температуре.

Параметры	Значение
Термопара обеспечивает выдачу сигнала температуры в диапазонах:	общий от –60 до +700 С; рабочий от 300 до +700 С.
Номинальная статическая характеристика (НСХ) термопары соответствует характеристике	хромель-алюмель ХА(К) ДСТУ 2837-94 (ГОСТ 3044)
Отклонение ТЭДС термопары от НСХ во всех условиях эксплуатации:
- в рабочем диапазоне измерения температур	не более ± 3 С,
- в остальном диапазоне измерения	в соответствии с ДСТУ 2837-94 (ГОСТ 3044).
Электрическое сопротивление изоляции термопары, не менее:	0,5 МОм в нормальных климатических условиях и в условиях повышенной влажности; 0,05 МОм при температуре рабочего конца (650±50) ОС; 0,02 МОм во всех условиях эксплуатации для термопар, бывших в эксплуатации.
Температура среды в зоне головки термопары, не более:
рабочая	250 С
предельная	300 С
Показатель тепловой инерции	1 с.
Масса, не более	0,12 кг.
