Термоподвеска ТП 14,9

Термоподвеска ТП 14,9 предназначена для измерения температуры зерна в силосах элеватора, в составе автоматизированной системы дистанционного контроля температуры (АСДКТ-01), а также для замены термоподвесок вышедших их строя использовавшихся в других системах термометрии.

Подготовка к работе

Перед установкой в силос проверяют исправность термоподвески ТП 14,9 . Электрическое сопротивление изоляции между каждым выводом и корпусом термоподвески при температуре окружающего воздуха от +15 до +35°С и относительной влажности воздуха до 80% должно быть не менее 100 МОм. Допускается применять мегомметр любого типа с напряжением 100 В. Термоподвеска устанавливается в штатные места, при этом необходимо обеспечить фиксацию корпуса термоподвески от проворота, используются пазы в основании корпуса.

Комплектация

• термоподвеска ТП-14,9
• паспорт

Принцип работы

Принцип действия терпоподвески основан на свойстве медной проволоки изменять свое электрическое сопротивление с изменением темпрературы.

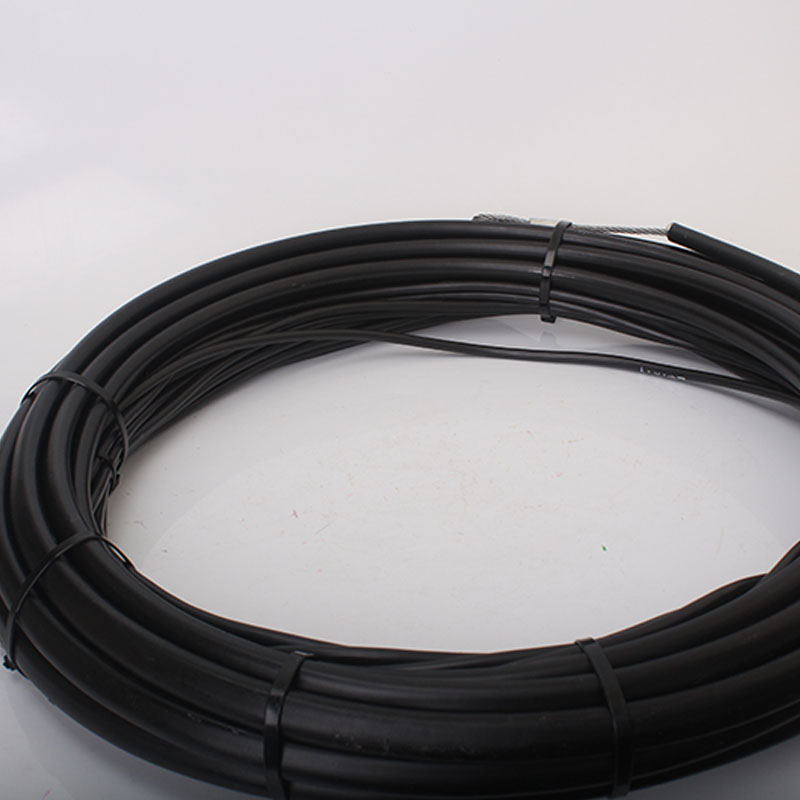

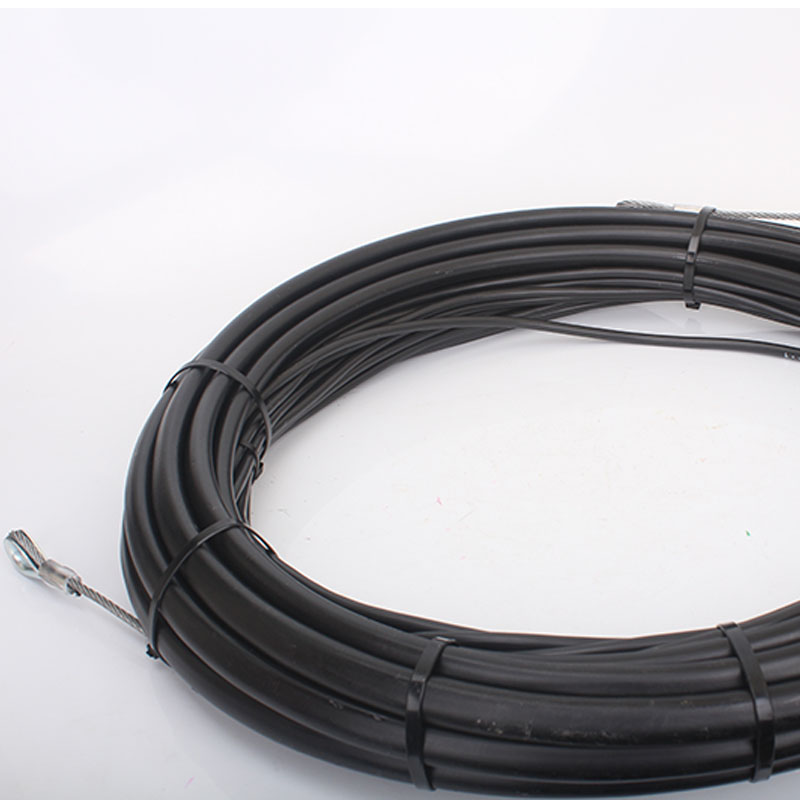

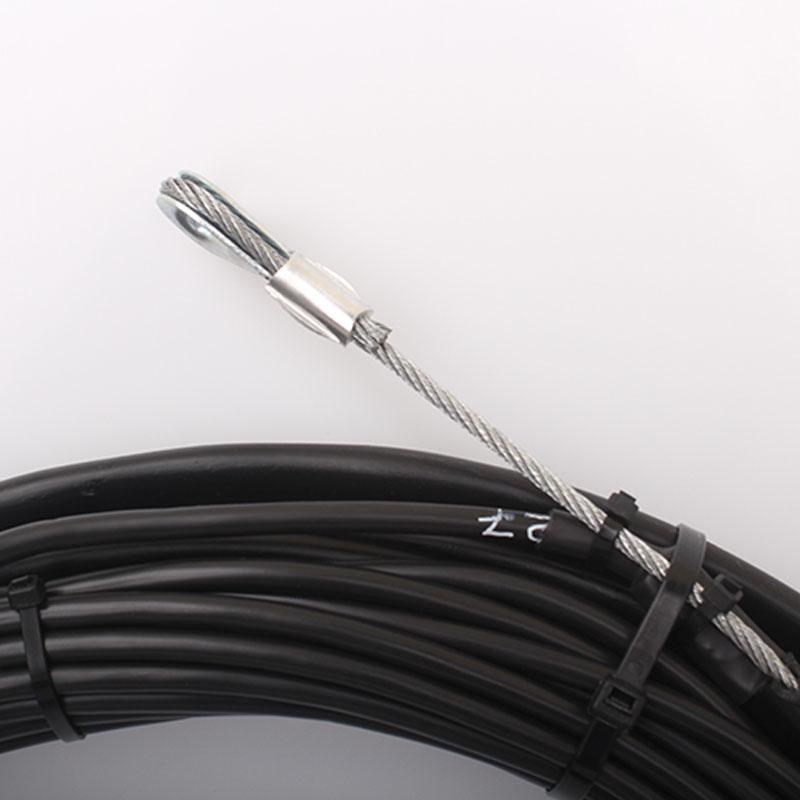

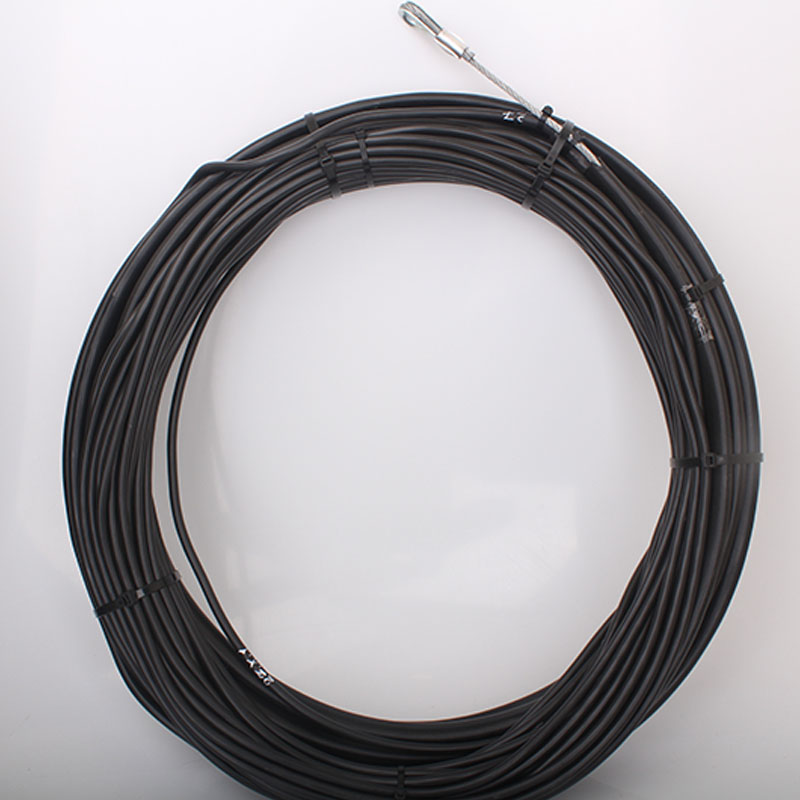

Термоподвеска состоит из корпуса с крышкой и кабеля с чувствительными элементами. Чувствительные элементы состоят из медного провода, помещенного в неметаллическую трубку, загерметизированную с обеих сторон. Опорной частью термоподвески является металлический корпус, в котором размещены выводные зажимы для подключения соединительной линии.

Термоподвеска изготавливается климатического исполнения В3 по ГОСТ 15150. По отношению к измерительной среде термоподвеска относится к негерметичным, по способу контакта с измеряемой средой - к погружаемым.
