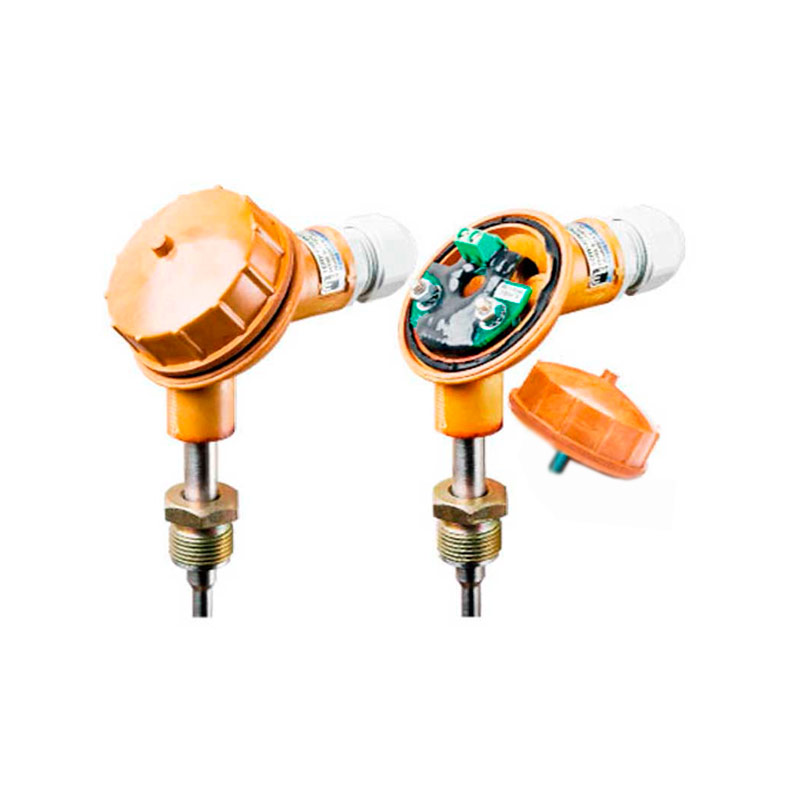

Термопреобразователь сопротивления ТСПУ-1088
Термопреобразователь сопротивления ТСПУ-1088 предназначен для измерения температуры от -50°С до +500°С газообразных и жидких сред, сыпучих веществ во взрывоопасных зонах «0» и «1» помещений и наружных установок.
Устройство и принцип действия
Термопреобразователь сопротивления во взрывозащищенном исполнении осуществляет измерение температуры путем преобразования сигнала чувствительного элемента в унифицированный выходной нормированный сигнал постоянного тока 4-20 мА. Питание и передача выходного сигнала термопреобразователя сопротивлений осуществляется по двухпроводной токовой петле 4-20 мА. Зависимость выходного сигнала от измеряемой температуры - линейная.
Термопреобразователь ТСМУ-1088 состоит из первичного преобразователя и измерительного преобразователя. Первичный преобразователь с чувствительным элементом изготавливается из платины.
Термопреобразователи термосопротивлений являются датчиками погружного типа, имеют наружную и погружную части. Степень защиты термопреобразователей от внешних воздействий обеспечивается их конструкцией и соответствует IP65.
| Параметр | Значение |
|---|---|
| Номинальная статическая характеристика (НСХ) термопреобразователя сопротивлений | Pt100 W100 1,385 |
| Диапазон измеряемых температур | от -50°С до +500°С |
| Схема подключения термопреобразователя сопротивлений к источнику питания и сопротивлению нагрузки | двухпроводная |
| Диапазон выходного нормированного сигнала постоянного тока | 4-20 мА |
| Сопротивление нагрузки выходной двухпроводной токовой петли зависит от напряжения питания термопреобразователя и находится в диапазоне | от 50 Ом до 500 Ом |
| Номинальное значение | 250 Ом |
| Пределы допускаемой основной приведенной к диапазону преобразования погрешности | не более ±1% |
| Питание термопреобразователя сопротивлений: напряжение постоянного тока в диапазоне | от +9В до +36В |
| Номинальное значение | +24В DC |
| Показатель тепловой инерции конструкции термопреобразователя | 18...25 с |
| Условное давление измеряемой среды | не более 6,3 МПа |
| Температура окружающего воздуха наружной части термопреобразователя | от -40°С до +70°С |
| Вид клемм для подключения проводов: винтовые для провода сечением | до 1,5мм2 |
