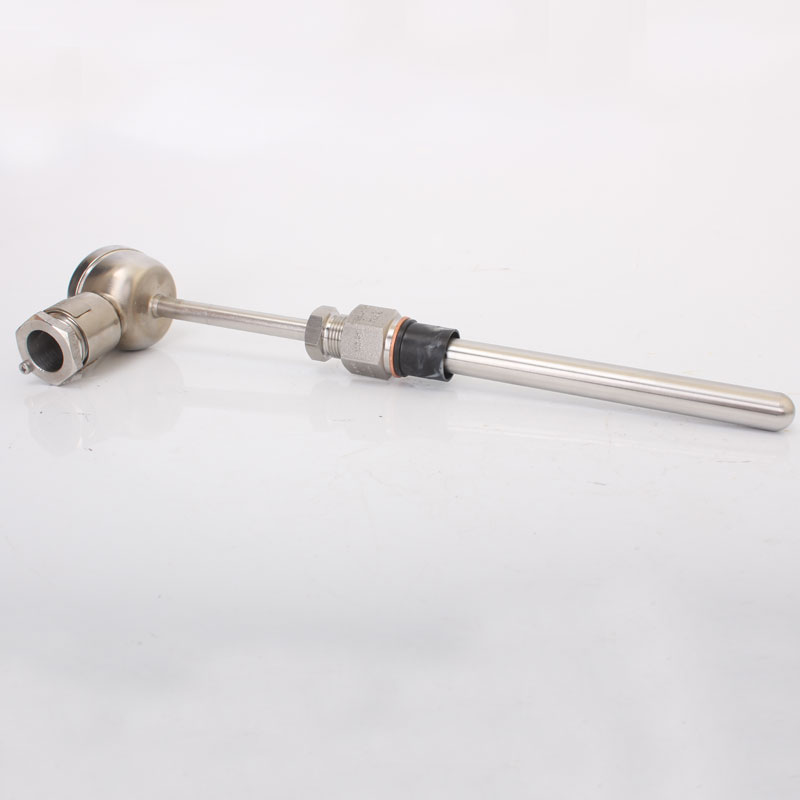

Термопреобразователь ТСП-1390В
Производитель:
Термопреобразователь сопротивления ТСП-1390В предназначены для измерения температуры твердых, жидких и газообразных сред.
Структура условного обозначения
Термопреобразователи сопротивления ТСП маркируются так: ТСП-ХХХХ-ХХ-Х(Х)-Х-Х-Х-Х, где:
- ТСП - тип датчика;
- ХХХХ-ХХ - исполнение датчика;
- Х(Х) - длина монтажной части L, мм;
- Х - климатическое исполнение;
- Х - класс допуска;
- Х - номинальная статическая характеристика (НСХ);
- Х - номер схемы соединения проводников с чувствительным элементом (ЧЭ).
Принцип действия
Работа термопреобразователей сопротивления ТСП основана на преобразовании измеряемой температуры в изменения электрического сопротивления чувствительного элемента (ЧЭ) ТС.

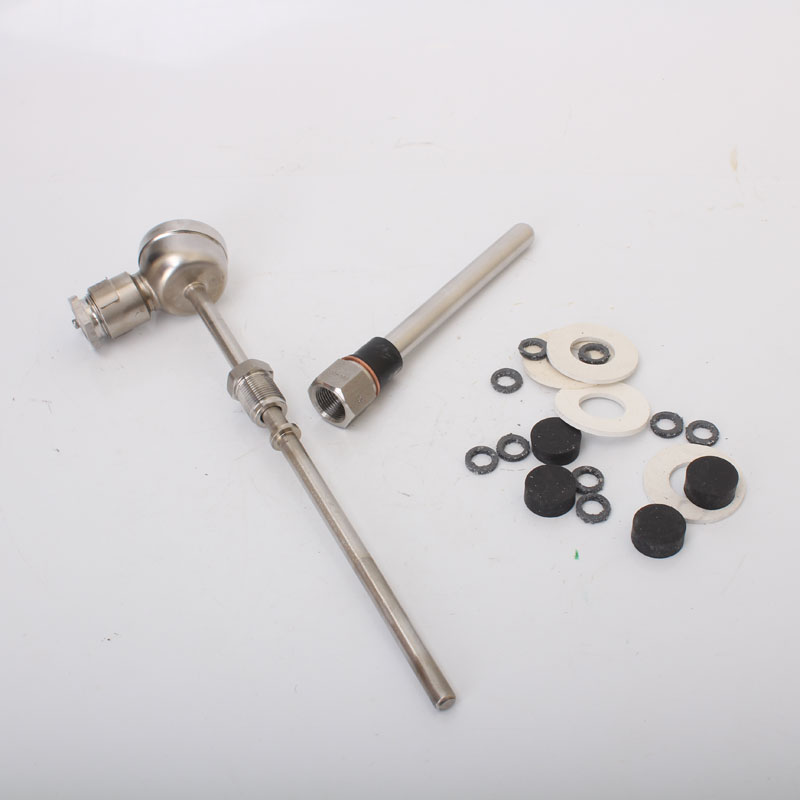

Комплектация
- Термопреобразователи ТСП-1390В могут комплектоваться:
- рис.9,12 - штуцером передвижным 4.473.002

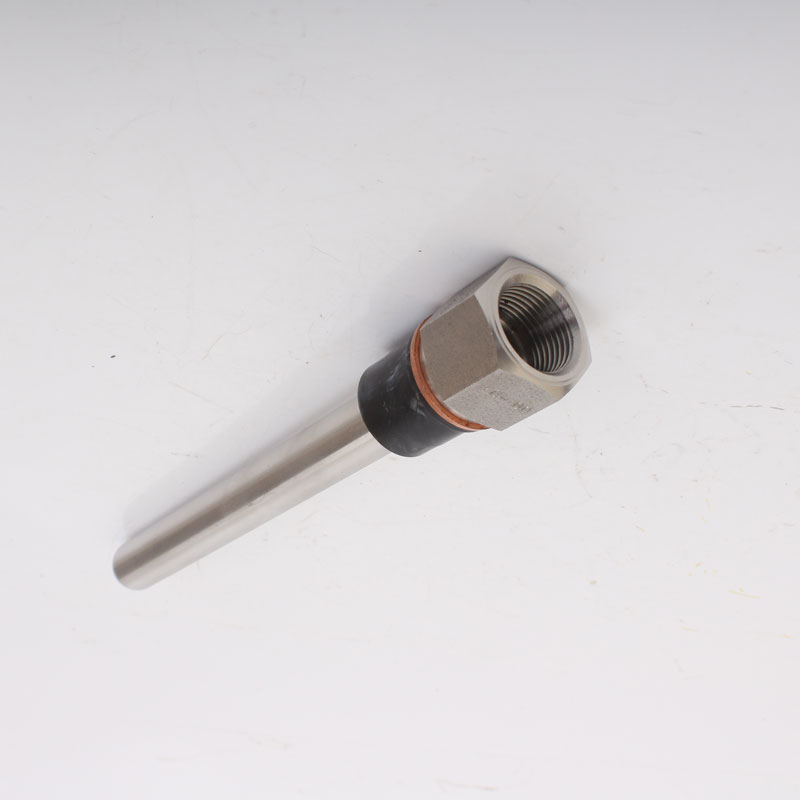

- рис.5...8,10,11,13,14 004 - гильзами:
- БАУИ 716533.001,
- БАУИ 716533.002,
- БАУИ 301116.001,
- БАУИ 301116.003 или БАУИ 716533,004
| Параметр | Значение |
|---|---|
| Рабочий диапазон измеряемых температур, °С | от -50 до +400 |
| Условное обозначение НСХ преобразования (ГОСТ 6651) | 50П, 100П |
| Класс допуска (ГОСТ 6651) | В |
| Схематическое изображение соединений (ГОСТ 6651) | 4 |
| Количество чувствительных элементов для рис. 1-6, 9-11 | 1 |
| Количество чувствительных элементов для рис. 7, 8, 12-14 | 2 |
| Показатель тепловой инерции для рис. 1...8, с, не более | 5 |
| Показатель тепловой инерции для рис. 11, 14, с, не более | 20 |
| Показатель тепловой инерции для рис. 9, 10, 12, 13, с, не более | 40 |
| Условное давление измеряемой среды Pу для рис. 1, 3, МПа | 18 |
| Условное давление измеряемой среды Pу для рис.10, 11, 13, 14, МПа | 6,3 |
| Условное давление измеряемой среды Pу для остальных рисунков, МПа | 0,63 |
| Материал защитной арматуры | сталь 08Х18Н10Т |
| Материал головки | сталь 12Х18Н10Т |
| Исполнение головки | пылеводозащищенное |
| Термопреобразователи имеют в головке рис.1...5, 8...11 | 2 сальниковых ввода |
| Термопреобразователи имеют в головке рис.6,7,12,13,14 | 1 сальниковый ввод |
