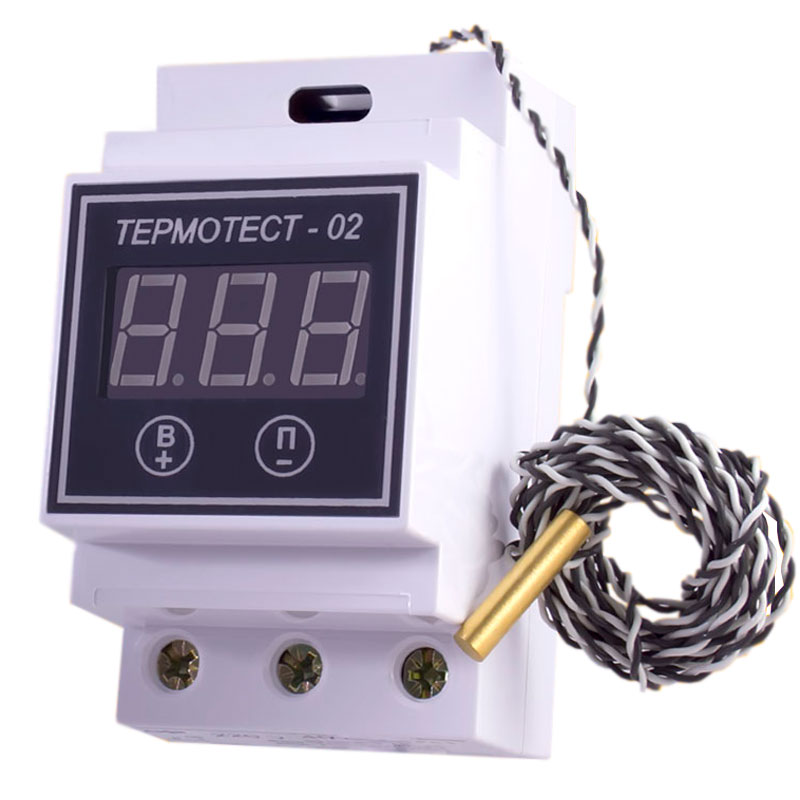

Терморегулятор Термотест-02

Терморегулятор Термотест-02 предназначен для поддержания температуры в заданном диапазоне.

Устройство и принцип действия

Регулятор температуры прост в работе и имеет 2 настройки: температура включения нагрузки и температура ее выключения. Таким образом, можно вручную настроить прибор на удержание температуры в нужных пределах, используя его как с нагревательным, так и с охладительным оборудованием. О состоянии коммутируемого элемента (включен или выключен) сигнализирует мигающая точка на индикаторе.

Монтаж терморегулятор Термотест-02 производится на стандартную DIN-рейку, коммутация осуществляется через надежные медные клеммы нового поколения (система «лифт-площадка»), улучшающие контакт и исключающие перегрев.

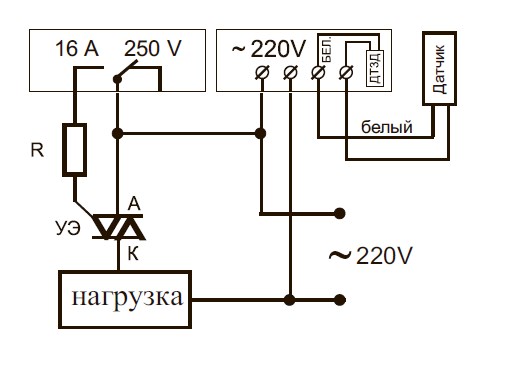

Рис.1 Схема подключения терморегулятора Термотест-02

Область применения

К прибору могут подключаются любые нагревательные или охладительные электроприборы - кондиционеры, холодильные установки, тепловентиляторы, кипятильники, масляные нагреватели, тепловые пушки, калориферы, инфракрасные излучатели, ТЕНы, и т.д. При этом, максимальная мощность подключаемых устройств не должна превышать 8000 Ватт (40 Ампер при cos φ=1).

Особенности

• Терморегулятор способен измерять и регулировать температуру от -70 до +120 °С (датчик ДТ-3Д).
• Регулятор температуры может управлять как нагревательными, так и охлаждающими устройствами и имеет 1 канал двухпозиционного регулирования.
