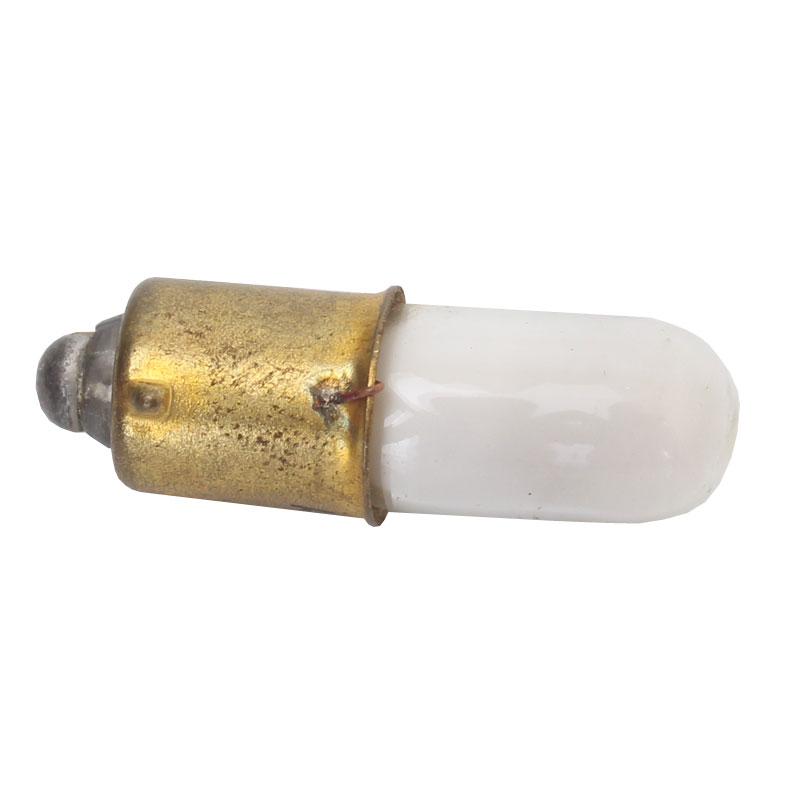

ТЛЗ-1-1 индикатор с В9 S14 цоколем

Индикатор ТЛЗ-1-1 предназначен для использования в качестве световых сигналов в электротехнических устройствах широкого применения, для индикации напряжения в цепях постоянного и переменного тока.

Структура условного обозначения

Индикаторы маркируются так - ТЛГ(Ж,З,О)-1(3)-1(2), где:

• Т - вид разряда тлеющий.
• Л - люминесцентное свечение.
• Цвет свечения:
• Г - голубое;
• Ж - желтое;
• З - зеленое;
• О - оранжевое.
• 1, 3 - номинальный ток потребления в миллиамперах.

Напряжение и род тока:

• 1 - переменное напряжение 127 В или постоянное напряжение 160 В, а напряжение возникновения разряда - 147 В;
• 2 - постоянное или переменное напряжение 220 В и 380 В, а напряжение возникновения разряда - 185 В.

Особенности

• Зеленое свечение индикатора достигается за счет ультрафиолетового излучения, которое возбуждает слой люминофора, нанесенный на специальную подложку или внутреннюю поверхность баллона.
• Индикаторы могут использоваться в цепях постоянного и переменного тока, они включаться в цепь последовательно с балластным сопротивлением, при этом рабочий ток составляет не более 1,3 мА.
