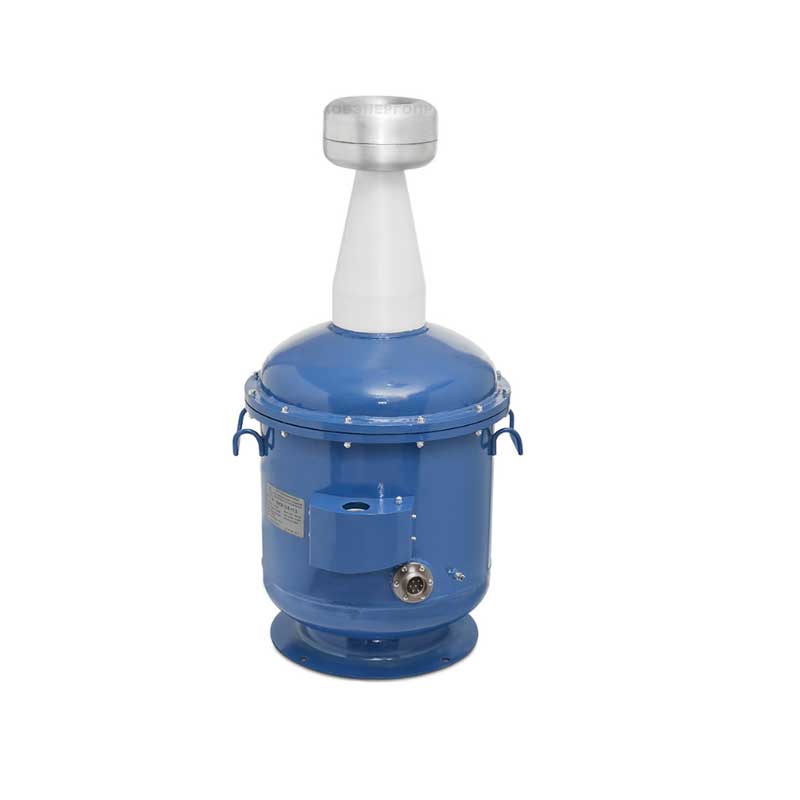

Трансформатор испытательный однофазный газонаполненный ТИОГ-100

Трансформатор испытательный однофазный газонаполненный ТИОГ-100 служит для испытания высоковольтного электротехнического оборудования класса напряжения 10 кВ и 35 кВ (и выше) кратковременным переменным (50 Гц) напряжением до 100 кВ.

Конструкция

В конструкцию трансформатора может быть встроен высоковольтный элегазовый конденсатор, который, при подключении соответствующих измерительных приборов, позволяет проводить испытания с измерением емкости изоляции Сх, тангенса угла диэлектрических потерь tgδ и частичных разрядов ЧР.

В стандартном исполнении трансформатор имеет мощность 17 кВА.

В трансформаторе также имеется отвод обмотки высокого напряжения (индуктивный делитель напряжения), который позволяет измерять высокое напряжение, выдаваемое трансформатором на объект испытаний.

Область применения

Трансформатор  используется в составе передвижной испытательной лаборатории, в следствии чего, его конструкция устойчива к вибрации при транспортировании и климатическим факторам. Трансформатор практически не требует обслуживания.
