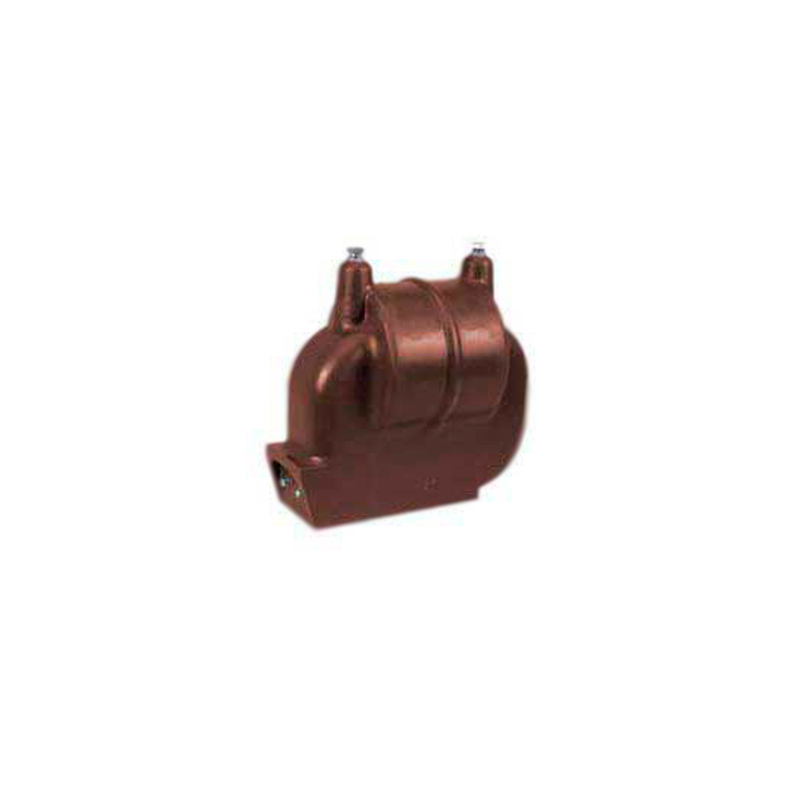

Трансформатор напряжения НОЛ.08
Производитель:
Трансформатор напряжения НОЛ.08 предназначены для установки в комплектные распределительные устройства (КРУ) или закрытые распределительные устройства (ЗРУ) и служат для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.
Эксплуатация
Трансформаторы НОЛ.08 изготавливаются в климатическом исполнении "УТ" категории размещения 2 по ГОСТ 15150, предназначены для эксплуатации при условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающей среды от -45°С до +60°С;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение - любое.
| Наименование параметра | НОЛ.08-3УТ2 | НОЛ.08-6УТ2 | НОЛ.08-10УТ2 |
|---|---|---|---|
| Класс напряжения, кВ | 3 | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 3,6 | 7,2 | 12 |
| Номинальное напряжение первичной обмотки, В | 3000; 3300 | 6000; 6300; 6600; 6900 | 10000; 11000 |
| Номинальное напряжение вторичной обмотки, В | 100 или 110* | 100 или 110* | 100 или 110* |
| Номинальная частота, Гц | 50 или 60 | 50 или 60 | 50 или 60 |
| Предельная мощность вне класса точности, В•А | 150 | 400 | 630 |
| Схема и группа соединения обмоток | 1/1-0 | 1/1-0 | 1/1-0 |
| Номинальная мощность в классе точности 0,2, В•А | 15 | 30 | 50 |
| Номинальная мощность в классе точности 0,5, В•А | 30 | 50 | 75 |
| Номинальная мощность в классе точности 1,0, В•А | 50 | 75 | 150 |
| Номинальная мощность в классе точности 3,0, В•А | 75 | 200 | 300 |
| Испытательное одноминутное напряжение промышленной частоты, кВ | 24 | 32 | 42 |
| Испытательное напряжение грозового импульса полного, кВ | 40 | 60 | 75 |
| Испытательное напряжение грозового импульса срезанного, кВ | 50 | 70 | 90 |
