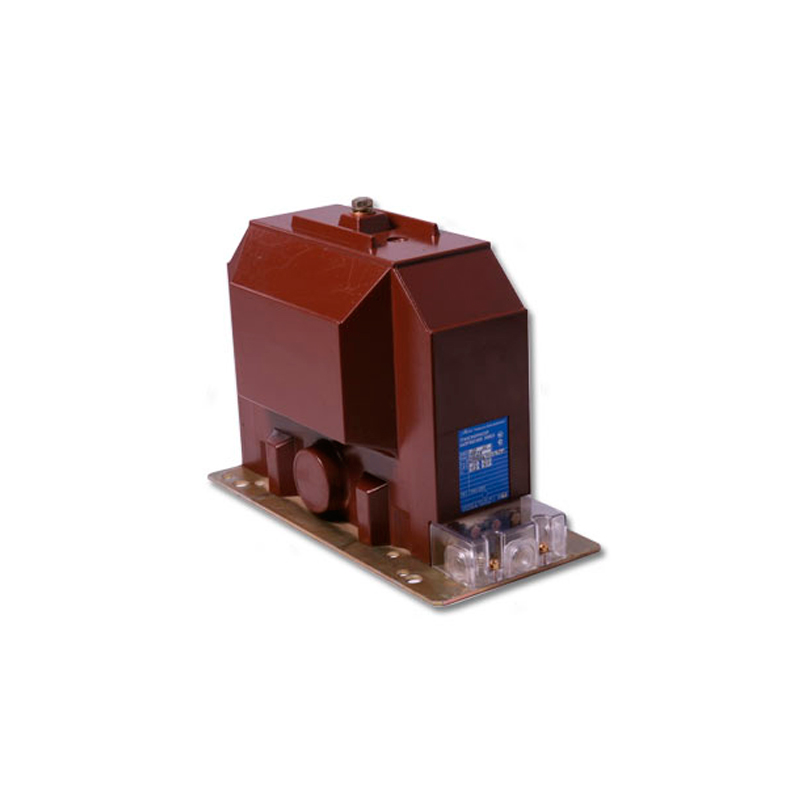

Трансформатор напряжения ЗНИОЛ
Трансформатор напряжения ЗНИОЛ предназначен для применения в электрических цепях измерения, устройств защиты и управления, автоматики в электрических установках переменного тока частотой 50-60 Гц в сетях с изолированной нейтралью, а также для установки в комплектные распределительные устройства КРУ.
Конструктивное исполнение
Трансформатор представляет собой блок, состоящий из магнитопровода и 3-х обмоток: первичной и вторичной - основной и дополнительной, который залит компаундом на основе эпоксидной смолы.
Поверх первичной обмотки проложен экран из фольги, соединённый с высоковольтным выводом первичной обмотки. Высоковольтный вывод выведен в виде контактной гайки с резьбой М10, размещённый на верхней части трансформатора. Заземляемый вывод первичной обмотки выполнен в виде контактной гайки с резьбой М8 и выводы вторичных обмоток выполнены в виде контактных гаек М6, которые расположены в нижней части трансформатора, защищены козырьком от случайных попаданий металлических предметов.
В литом блоке также залиты четыре гайки М10 для крепления трансформатора при монтаже.
Допускается эксплуатация трансформаторов ЗНИОЛ как силовых, при этом мощность трансформаторов не должна превышать предельную мощность и нагрузка должна подключаться к основной обмотке.
Эксплуатация
Трансформатор ЗНИОЛ изготавливается в исполнении «У» и «Т» категории размещения «3» по ГОСТ 15150-69 и предназначен для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- относительная влажность воздуха не более 98% при 25°С для исполнения «У3» и при 35°С для исполнения «Т3».
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- отсутствие непосредственного воздействия солнечной радиации и прямого попадания воды;
- рабочее положение трансформаторов в пространстве любое.
| Класс напряжения | 6 | 10 |
|---|---|---|
| Наибольшее рабочее напряжение,кВ | 7,2 | 12 |
| Номинальное напряжение первичной обмотки, кВ | 6/√3 | 10/√3 |
| Номинальное напряжение основной первичной обмотки, В | 100/√3 | 100/√3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/√3 или 100 | 100/√3 или 100 |
| Номинальная мощность, ВА, в классе точности 0,5 | 50 | 75 |
| Номинальная мощность, ВА, в классе точности 1,0 | 75 | 150 |
| Номинальная мощность, ВА, в классе точности 3,0 | 200 | 300 |
| Номинальная мощность дополнительной вторичной обмотки в классе Точности 3.0, ВА | 200 | 300 |
| Предельная мощность вне класса точности, ВА | 400 | 630 |
| Номинальная частота, Гц | 50; 60 (для экспортных поставок) | 50; 60 (для экспортных поставок) |
| Схема соединения обмоток | 1/1/1-0-0 | 1/1/1-0-0 |
| Одноминутное испытательное напряжение изоляции вторичной обмотки, кВ | 3 | 3 |
| Испытательное одноминутное напряжение первичной обмотки, кВ приложенное | 3 | 3 |
| Испытательное одноминутное напряжение первичной обмотки, кВ индуктированное | 32 | 42 |
| Ток холостого хода, не более, А | 0,5 | 0,65 |
| Напряжение короткого замыкания, % не более В | 3 | 3 |
| Средняя наработка до отказа | 40ּ10 в 5 степени ч | 40ּ10 в 5 степени ч |
| Средний срок службы трансформатора | 25 лет | 25 лет |
| Срок хранения до ввода в эксплуатацию | 3 года | 3 года |
| Межповерочный интервал | 4 года | 4 года |
| Масса | 33 кг | 33 кг |
