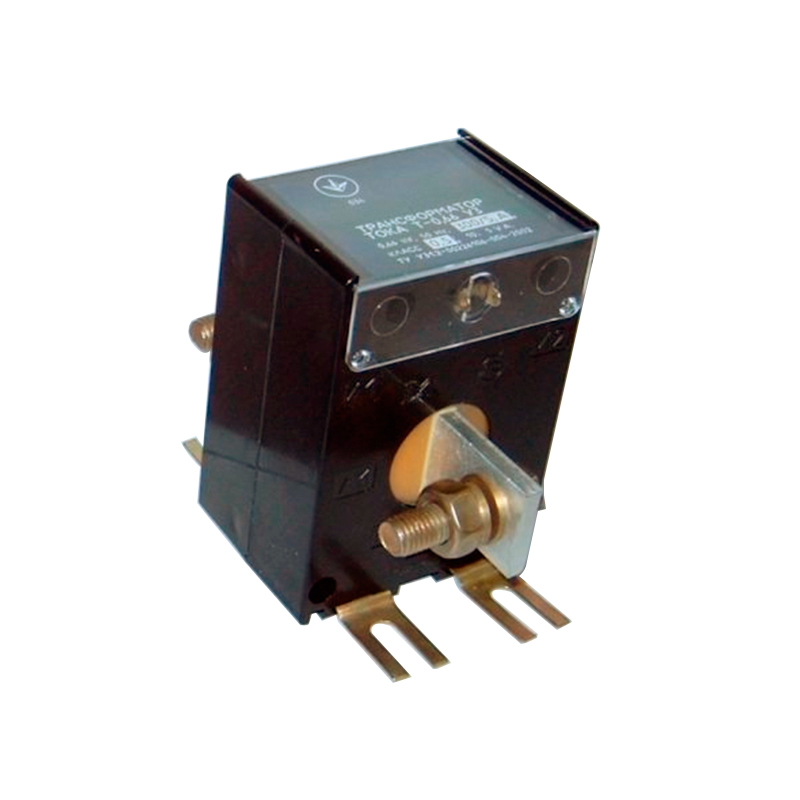

Трансформатор тока Т-0,66
Трансформатор тока Т-0,66 предназначен для передачи сигнала измерительной информации приборам измерения, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц или 60 Гц.
Условия эксплуатации
Трансформаторы предназначены для работы в закрытых помещениях при температуре окружающего воздуха от -45°C до +40°C и относительной влажности до 98% при +25°C. Атмосферная среда малозагрязненная, высота над уровнем моря до 1000 м.
Комплект поставки
- Трансформатор Т-0,66 – 1 шт.
- Пластина – 4 шт.
- Крепежные детали – 1 компл.
- Паспорт – 1 экз.
| Параметр | Значение |
|---|---|
| Номинальный первичный ток | 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600 А |
| Номинальный вторичный ток | 5 А |
| Класс точности | 0,2; 0,5S; 0,5; 1 |
| Номинальное напряжение | 0,66 кВ |
| Номинальная вторичная нагрузка с коэффициентом мощности соsφ2 = 0,8 | 5 В·А |
| Номинальная частота | 50 Гц или 60 Гц |
| Расчетное напряжение для исполнений трансформаторов приведено ниже: | |
| - 20/5, 30/5, 40/5, 50/5, 75/5, 100/5, 150/5, 200/5, 300/5 А | 5,2 В … 6,4 В |
| - 400/5 А | 8,5 В |
| - 600/5 А | 17,5 В |
| Ток намагничивания для приведенных исполнений, не менее | 3 А |
| Масса, не более | 1,3 кг |
| Номинальный коэффициент безопасности, не более | 10 |
| Средняя наработка до отказа | 4·10^4 ч |
| Средний срок службы | 25 лет |
