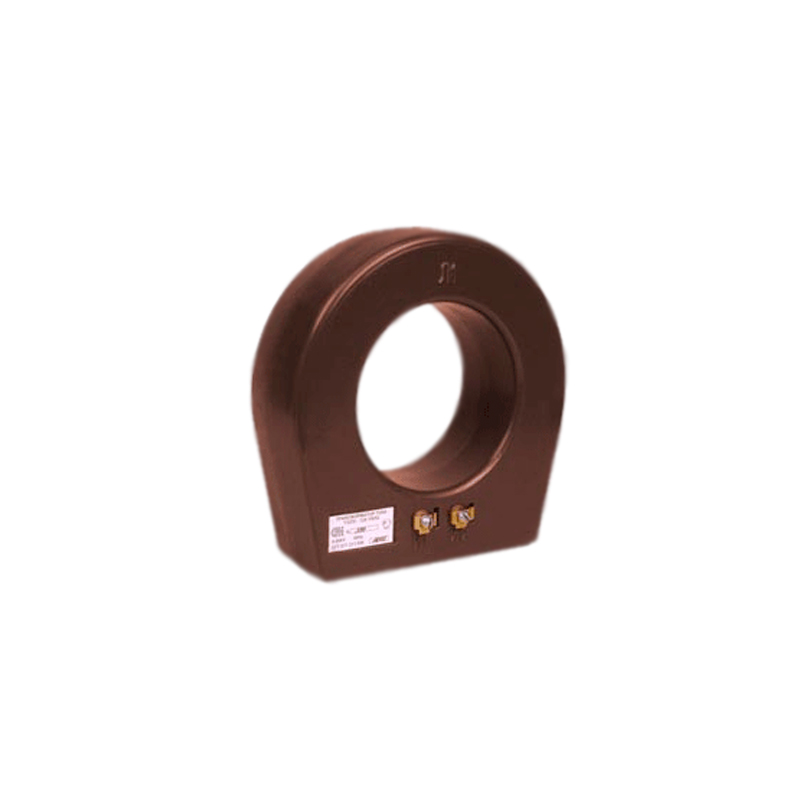

Трансформатор тока ТЗЛЭ-125
Производитель:
Трансформатор тока ТЗЛЭ-125 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности. Трансформатор устанавливается на кабель.
Эксплуатация
Трансформатор ТЗЛЭ-125 изготавливается в климатическом исполнении "УХЛ" категории размещения 2 по ГОСТ 15150 и предназначен для работы в следующих условиях:
- температура окружающего воздуха:
- от -60°С до +55°С для исполнения "УХЛ2"
- от -10°С до +55°С для исполнения "Т2";
- высота над уровнем моря до 1000 м;
- окружающая среда невзрывоопасная;
- рабочее положение - любое.
| Параметр | Значение |
|---|---|
| Номинальное напряжение, кВ | 0,66 |
| Испытательное одноминутное напряжение, кВ | 3 |
| Номинальная частота, Гц | 50 или 60 |
| Коэффициент трансформации | 30/1 |
| Чувствительность защиты по первичному току при работе с реле РТЗ-51 с током уставки 0,032 А и сопротивлении соединительных проводов 1 Ом, не более, А: | 2,8 |
| Чувствительность защиты по первичному току при работе с одним трансформатором двух трансформаторов при послед. соединении | 3,2 |
| Чувствительность защиты по первичному току при параллельном соединении двух трансформаторов | 4,8 |
| Односекундный ток термической стойкости вторичной обмотки, А | 140 |
| Масса, кг, не более | 8,5 |
