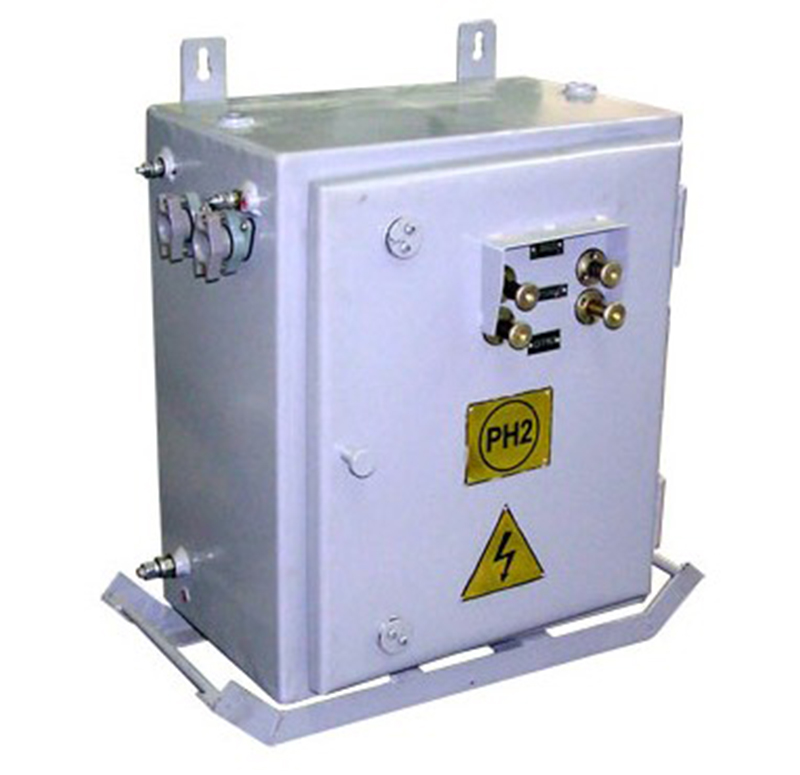

Трансформаторы осветительные рудничные ТОР

Трансформаторы осветительные рудничные типа ТОР предназначены для питания напряжением 36 В осветительных сетей шахт, рудников и обогатительных фабрик.

Трансформаторы предназначены для эксплуатации на предприятиях горнорудной промышленности, не опасных по газу и пыли, и должны иметь маркировку РН2.

Условия эксплуатации

Климатическое исполнение — УХЛ2 по ГОСТ 15150-69.
Степень защиты IP54 по ГОСТ 14254-96.
Трансформатор предназначен для эксплуатации в следующих условиях:

• температура окружающего воздуха от -45 до +40 °С;
• относительная влажность окружающей среды до 100% при температуре 25°С;
• вибрационные нагрузки в местах установки трансформатора не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1.

Конструкция

Трансформаторы ТОР конструктивно выполняются в металлическом корпусе, в котором установлены силовой трансформатор, вводной и выводной автоматические выключатели, опорные изоляторы и концевой выключатель двери (рисунок 2). На двери установлены рукоятки включения и отключения автоматических выключателей и сигнализация о подаче напряжения.

С правой и с левой сторон корпуса установлены кабельные вводы, вводной автоматический выключатель, выполненный со встроенным независимым расцепителем, в цепь которого введен контакт концевого выключателя, сблокированного с дверью. При открывании двери вводной автоматический выключатель снимает напряжение с трансформатора.

Включение трансформатора осуществляется при закрытой двери путем нажатия кнопки включения.

Комплект поставки

• Трансформатор типа ТОР.
• Паспорт.

Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие аппарата требованиям технических условий, при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями.

Срок гарантии устанавливается 1 год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки потребителю.

По истечении гарантийного срока, установленного предприятием-изготовителем и в дальнейшем не реже 1 раза в 2 года, аппарат должен быть выдан на поверхность для осуществления его полной проверки.
