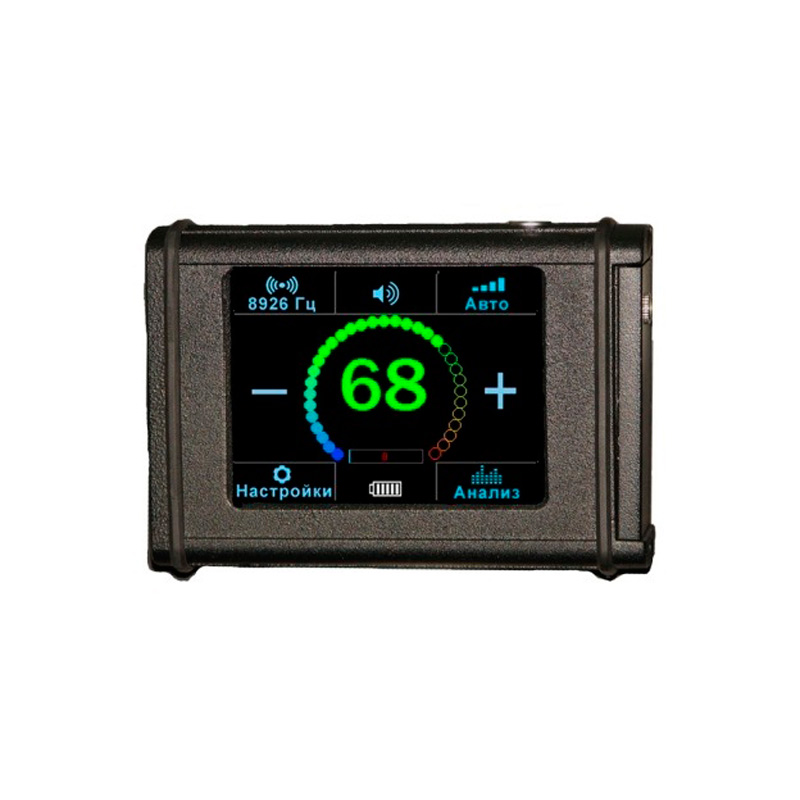

Трассоискатель (кабелеискатель) ТКИ-1

Трассоискатель (кабелеискатель) NOVOTEST ТКИ-1 используется в обнаружении места прокладки различных инженерных коммуникаций, трубопроводов, кабельных линий на глубине до 10 метров. Это действительно универсальный прибор, с помощью которого можно измерять глубину прокладки коммуникаций (кабельных линий, трубопроводов) в процессе трассировки с отображением глубины на экране прибора.

Принцип работы

Трассоискатель (кабелеискатель) ТКИ-1 имеет такие режимы:

Графический режим отображения. Данный режим обработки сигналов с приемника прибора уникален: он позволяет визуализировать трассу прямо на дисплее устройства. Верхняя и нижняя части дисплея схожи с обычным цифровым режимом. В центре экрана прибора находится окружность - схематическое поле видения прибора. В самом центре экрана схематически виден оператор (вид сверху), реальная коммуникация показана синей пунктирной линией. Нужно сказать, что направление вперед изображения оператора соответствует направлению вперед самого оператора. Кроме того, смещение влево и вправо от оператора, углы отклонения коммуникации на экране устройства соответствуют реальному положению самой коммуникации относительно оператора. Также отметим, что начав поиск коммуникации, оператор должен поворачиваться и перемещаться таким образом, чтобы можно было совместить искомую коммуникацию с ее изображением на дисплее прибора. То есть, поиск коммуникации – это максимально простая операция "дойти до трубопровода".

Режим анализа спектра сигнала Этот режим используется для осуществления анализа спектра сигнала, принятого приемником. С помощью данного режима можно заниматься трассопоиском и различными общепромышленными задачами, где необходимо проведение анализа сигналов в частотном диапазоне от 0 до 10000 Гц. Рассмотрим важную характеристику режима: возможность выбора логарифмического или линейного масштабов частот и уровня сигналов. Таким образом можно выделить любые сигналы (к примеру, очень маленький сигнал на фоне помехи с большой амплитудой). Кроме того, можно выбрать полосу частот фильтрации для приема выделенной полосы сигнала прямо на экране устройства благодаря наличию сенсорного экрана. На примере показана полоса частот 4482-5482 Гц (в спектре серым фоном, выделена красным цветом).
